Районная блочно-модульная котельная 6 МВт

Коротко о проекте

Автоматизированная районная отопительная котельная Thermarus-6000 мощностью 6 МВт в г. Балаклава, Севастополь. Расчётная теплопроизводительность — 4733 кВт с учётом II категории надёжности теплоснабжения. Полная автоматизация с передачей данных в единый диспетчерский центр, три независимых ввода электропитания и «бесшовное» переключение потребителей со старой котельной на новую.

Описание объекта

Заказчик — Единая дирекция капитального строительства г. Севастополь. Теплоснабжающая организация — ГУПС «Севтеплоэнерго», единственная теплоснабжающая организация Севастополя и близлежащих населённых пунктов. На конец 2024 года она отапливает 3998 зданий, из них 3055 жилых домов, эксплуатирует 144 котельные — 111 газовых, 25 угольных, 5 мазутных и 3 электрокотельные, — а также 632,395 км тепловых сетей в двухтрубном исчислении и 67 центральных тепловых пунктов.

Исходные данные и задача

Проект учитывает особенности региона — Крыма и Севастополя как энергетически обособленного узла:

• Единый диспетчерский контроль. Котельная полностью автоматизирована, параметры передаются в диспетчерский центр «Севтеплоэнерго».
• Раздельные контуры. Тепловая сеть и котловой контур разделены.
• Резерв по водоснабжению. Установлен узел повышения давления исходной воды на случай дефицита давления в системе водоснабжения.
• Резерв по электропитанию. Автоматический ввод резерва плюс подключение внешней дизель-генераторной установки — всего три независимых ввода по электроэнергии.

Компания взяла на себя проектирование, поставку, монтаж, пусконаладку и сдачу надзорным органам, полностью согласовав технические решения с ГУПС «Севтеплоэнерго». Изготовление велось в сжатые сроки, а по контракту компания предоставила заказчику финансовые гарантии исполнения.

Описание котельной

Блочно-модульная газовая котельная Thermarus-6000 установленной мощностью 6 МВт. Расчётная теплопроизводительность — 4733 кВт с учётом II категории надёжности теплоснабжения. КПД котельной — 93 %.

Оборудование котельной

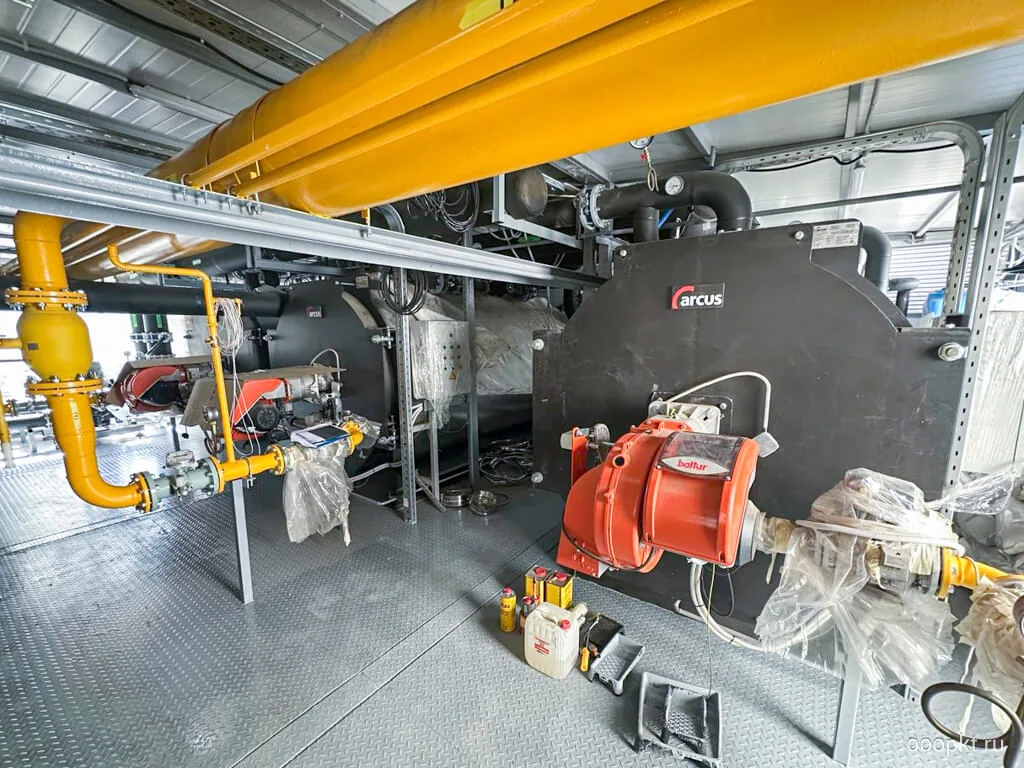

• Котлы — трёхходовые Arcus Ignis F-2000, 3 шт., КПД до 94 %.
• Горелки — газовые модулируемые Baltur TBG 260MC (Италия), плавное регулирование мощности от 30 %.

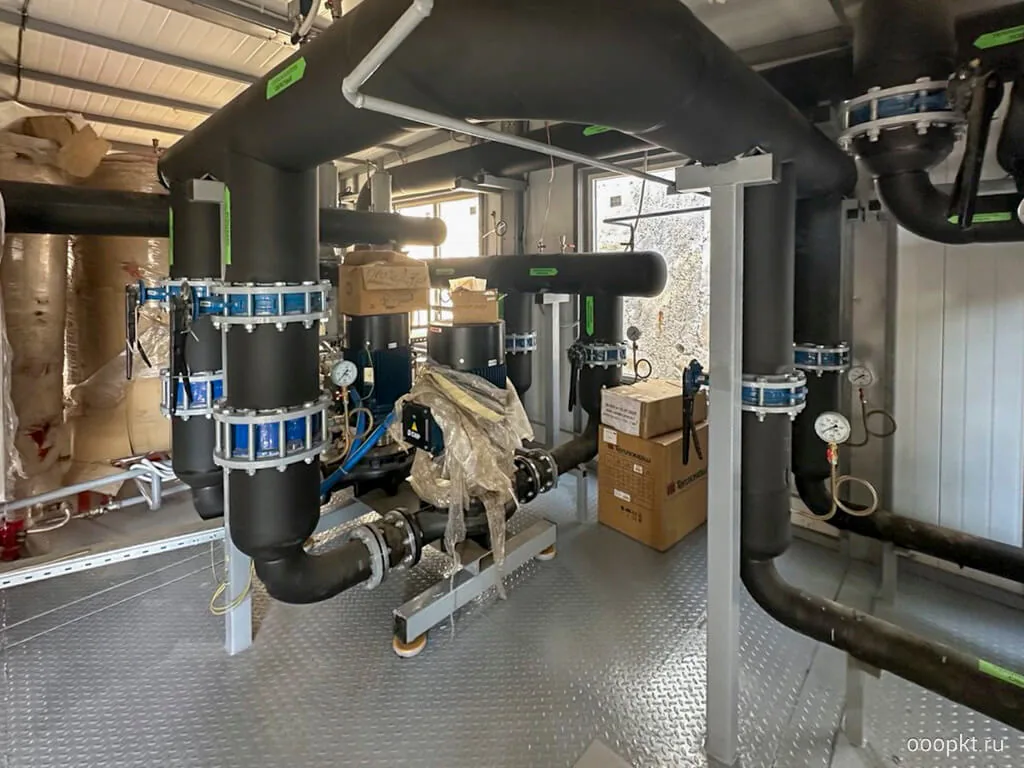

• Насосы — CNP (Китай).
• Теплообменники пластинчатые — Этра (Россия).
• Расширительные баки — Wester.
• Автоматика и диспетчеризация — ОВЕН, с выводом на SCADA в единый диспетчерский центр.
• Видеонаблюдение внутри котельной и по периметру.

Особенности проекта

Переключение без остановки теплоснабжения. Уникальность проекта — в бесперебойном теплоснабжении потребителей от существующей котельной, подлежащей сносу, вплоть до момента ввода новой. Переход на новую котельную выполняется «бесшовно» — поворотом двух задвижек, без перерыва в подаче тепла.

Три независимых ввода электропитания. Кроме основного ввода с автоматическим резервированием, к котельной подключается внешняя дизель-генераторная установка. Такое резервирование снижает риск остановки котельной при перебоях в электроснабжении района.

Полное согласование с региональной теплоснабжающей организацией. Все технические решения проекта согласованы с ГУПС «Севтеплоэнерго» — единственной теплоснабжающей организацией Севастополя, что обеспечивает совместимость новой котельной с её диспетчерской системой и сетевым хозяйством.

Материалы под морской климат. При изготовлении котельной и дымовой трубы учтена специфика морского региона — применены стали, устойчивые к солёному морскому воздуху.

Фундамент от генподрядчика. Котельная и дымовая труба установлены на фундаменте, подготовленном генподрядчиком.

Нестандартная логистика в плотной застройке. Из-за плотной городской застройки Балаклавы — рядом школа, узкие улицы курортного города — блок-модули перегружали с транспорта доставки на промежуточной площадке с применением двух кранов: нестандартное решение потребовалось именно для провоза блок-модулей по стеснённым улицам.

Выполненные работы

• Проектирование котельной с раздельными контурами тепловой сети и котловым, полностью согласованное с ГУПС «Севтеплоэнерго».
• Изготовление котельной Thermarus-6000 в сжатые сроки на производстве в Ростове-на-Дону.
• Монтаж узла повышения давления исходной воды на случай дефицита в системе водоснабжения.
• Организация трёх независимых вводов электропитания: сеть, автоматический ввод резерва, внешняя дизель-генераторная установка.
• Пусконаладка и интеграция с диспетчерским центром «Севтеплоэнерго».
• Переключение потребителей со старой котельной, подлежащей сносу, на новую без перерыва в теплоснабжении.
• Сдача надзорным органам.

Кому подходит такое решение

Такой подход нужен там, где отопление района нельзя останавливать даже на время замены источника тепла, а энергоснабжение территории требует дополнительного резервирования — муниципальным и региональным проектам с единой теплоснабжающей организацией, которой необходима интеграция новой котельной в существующую диспетчерскую систему.
