Районная блочно-модульная газовая котельная в Новокубанске предназначена для отопления и горячего водоснабжения объектов производственного, административного, культурно-бытового назначения: школ, жилых домов, больниц, спортивных залов и т.д., имеющих закрытую систему отопления. Проект реализован компанией Thermarus с использованием современных блочно-модульных технологий для обеспечения надежного теплоснабжения в Краснодарском крае.
Задача клиента и технические требования
Заказчик в Новокубанске нуждался в надежной системе теплоснабжения для районных объектов, включая школы, жилые дома и административные здания. Проблема заключалась в необходимости быстрого ввода в эксплуатацию котельной с высокой эффективностью и минимальными затратами на обслуживание. Требования включали номинальную мощность не менее 9,6 МВт, использование природного газа как основного топлива, автоматизацию для бесперебойной работы и соответствие нормам безопасности. Сроки реализации были сжатыми — проект должен был быть завершен в короткие сроки для обеспечения отопительного сезона. Заказчик искал надежного производителя блочно-модульных котельных в России с доставкой и монтажом под ключ. Мы предложили решение на основе модульной конструкции, обеспечивающее быструю сборку и высокую энергоэффективность. Это позволило решить задачу по оснащению объектов закрытой системой отопления и горячего водоснабжения, минимизируя простои и обеспечивая экологичность.
Параметры и характеристики котельной и оборудования
Районная блочно-модульная котельная на газу в Новокубанске спроектирована как отдельностоящая установка для эффективного теплоснабжения. Общая мощность: 9,6 МВт. Топливо: природный газ (основное), без резервного. Конструкция: отдельностоящая, состоит из 4 модулей, объединенных в единый блок с несущим каркасом и обшивкой сэндвич-панелями толщиной 50 мм. Габаритные размеры: ДхШхВ — 12,8 х 12,0 х 3,14 м. Высота дымовых труб: 12 м. Котельная автоматизирована и предназначена для работы без постоянного присутствия обслуживающего персонала. Процесс проектирования осуществлялся с использованием специализированного ПО, производство — на заводе в Ростове-на-Дону, доставка до Новокубанска автомобильным транспортом. Инновации включают погодное регулирование для экономии газа до 35%, GSM-мониторинг и низкие выбросы NOx для экологичности. LSI: оборудование для газовых котельных, автоматизация блочно-модульных котельных, водогрейные котлы. Экономия до 35% на газе благодаря автоматике и погодному регулированию.
Оборудование котельной
Оборудование котельной

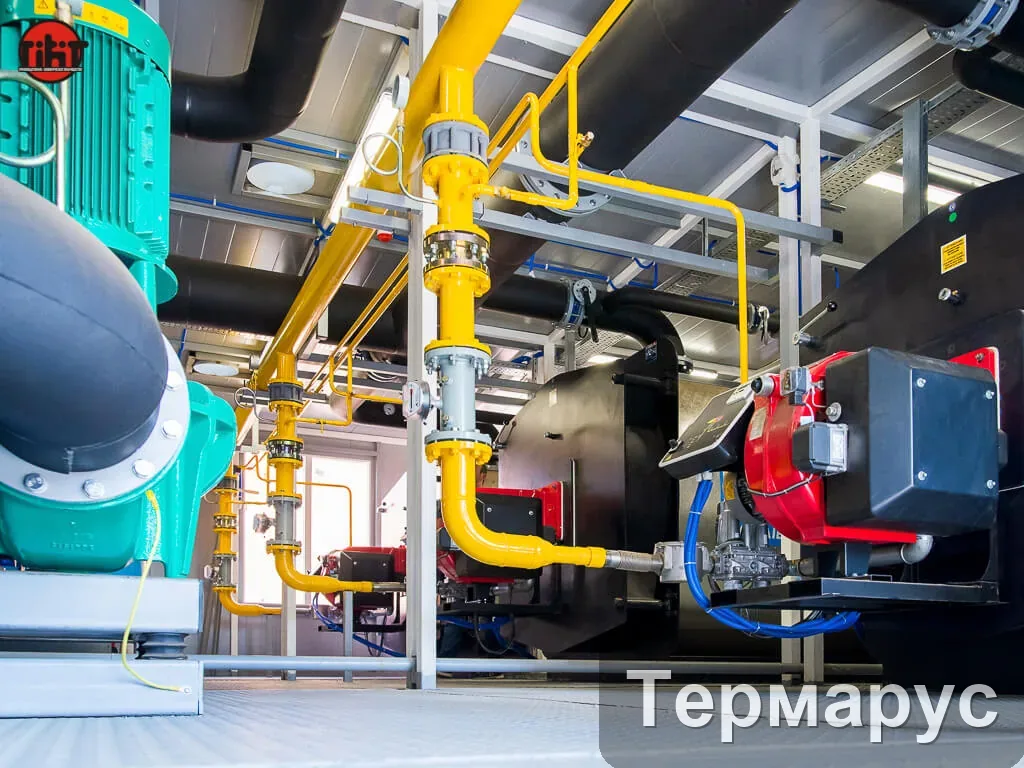

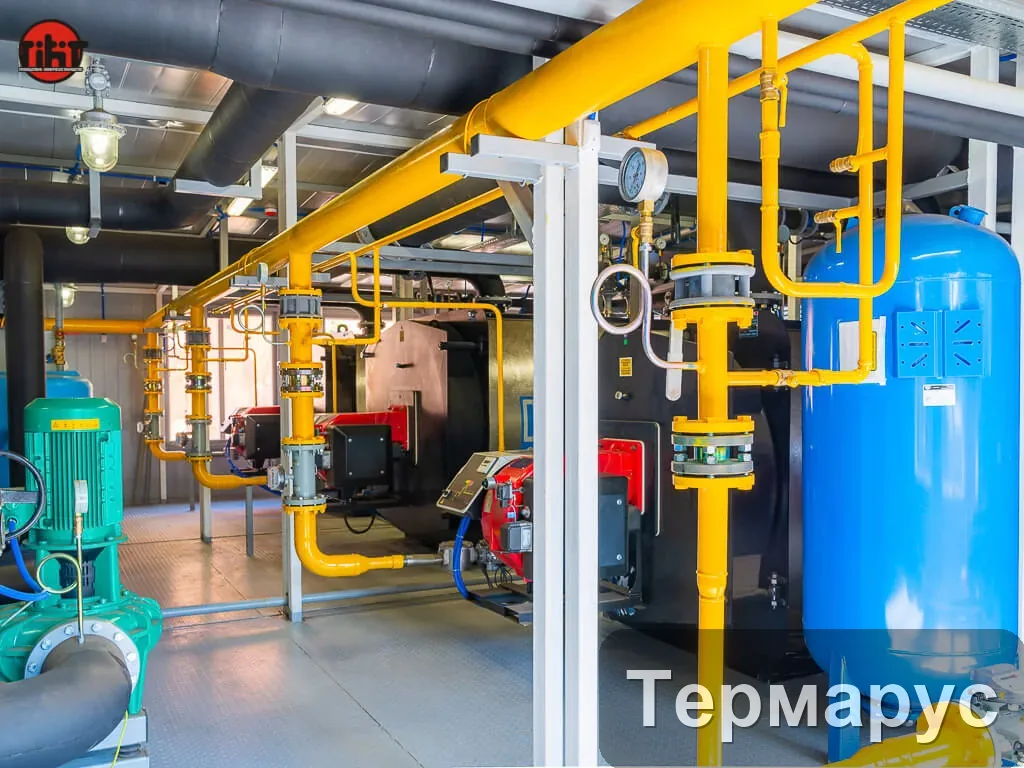

Котлы

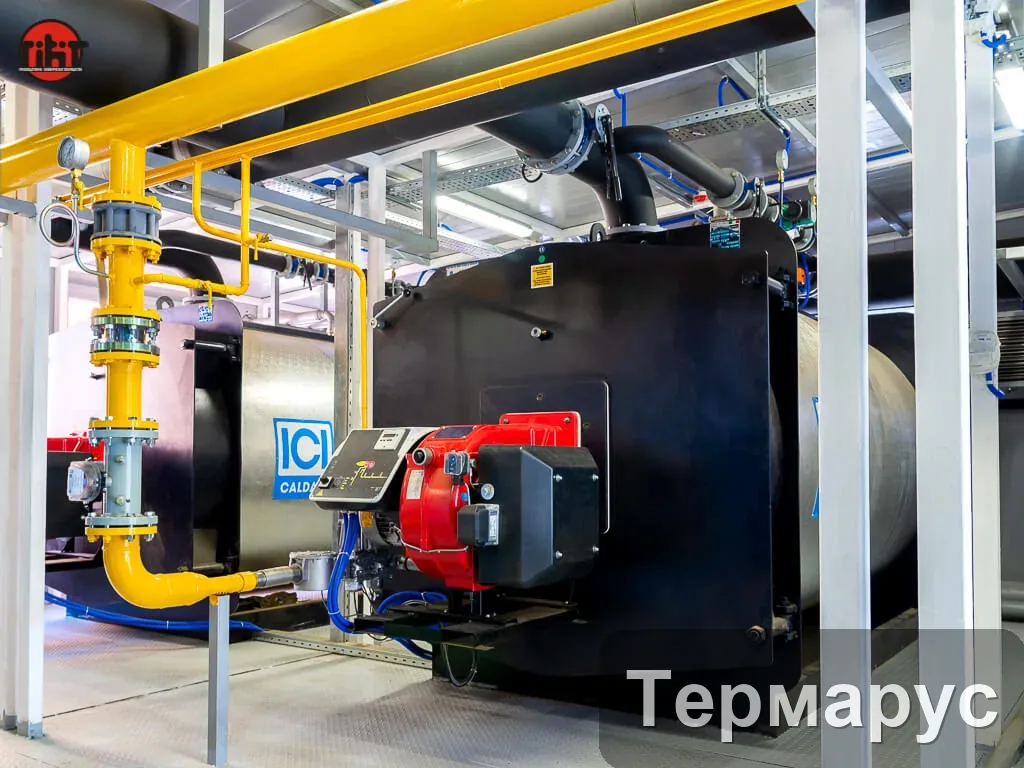

- Котел водогрейный ICI Caldae "REX-300", мощность 3000 кВт - 2 шт.
- Котел водогрейный ICI Caldae "REX-240", мощность 2400 кВт - 1 шт.
- Котел водогрейный ICI Caldae "REX-120", мощность 1200 кВт - 1 шт.

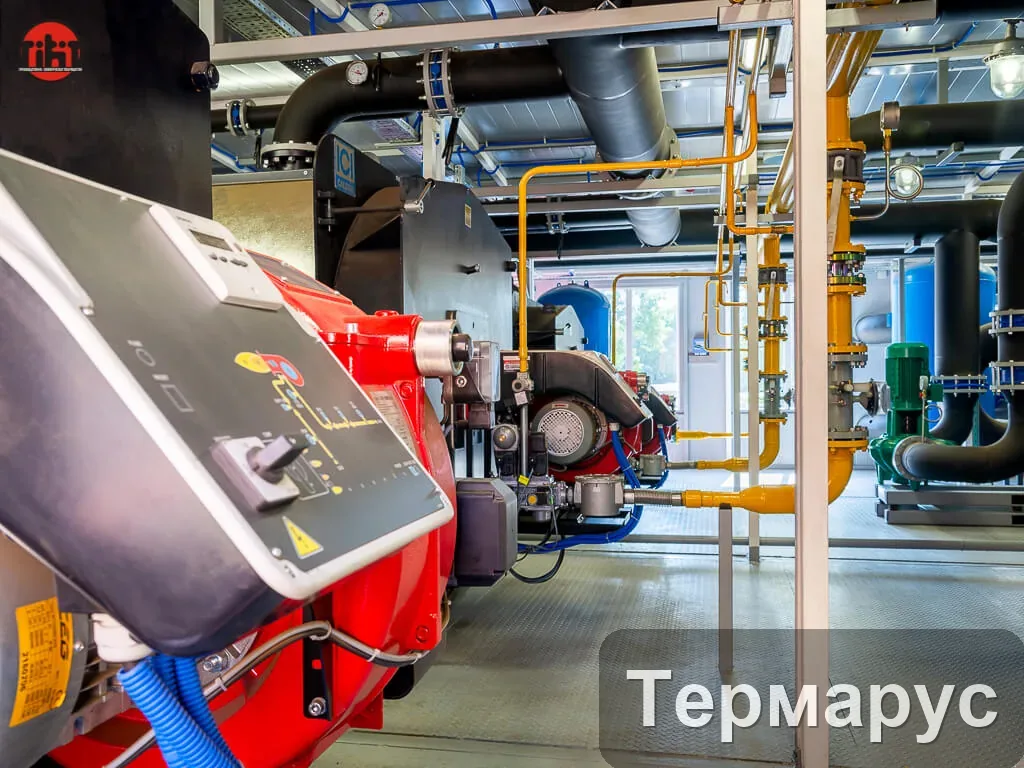

Котловые горелки

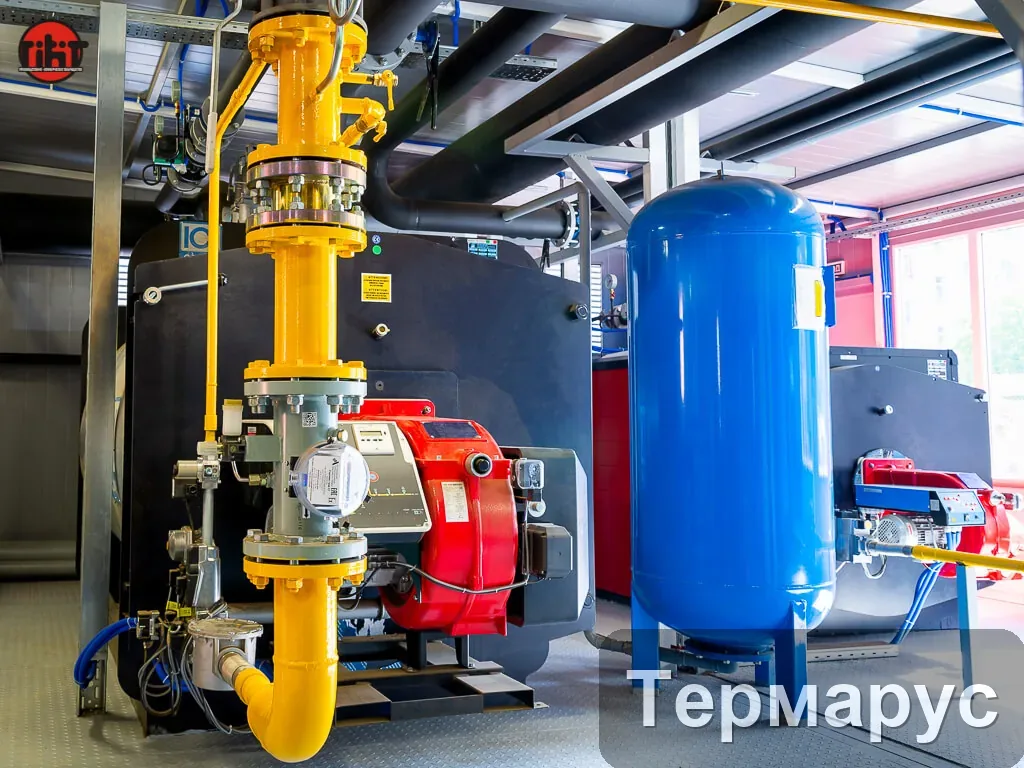

- Горелка газовая CIB Unigas с газовым мультиблоком для котла REX-300 - 2 шт.
- Горелка газовая CIB Unigas с газовым мультиблоком для котла REX-240 - 1 шт.
- Горелка газовая CIB Unigas с газовым мультиблоком для котла REX-120 - 1 шт.
Насосное оборудование

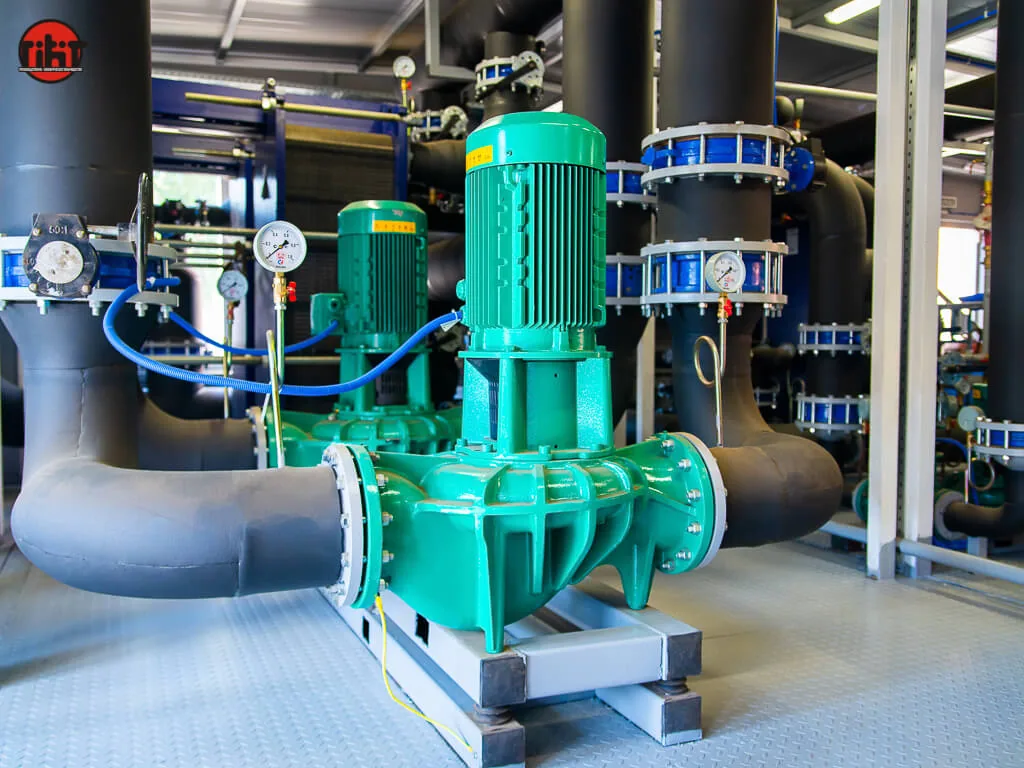

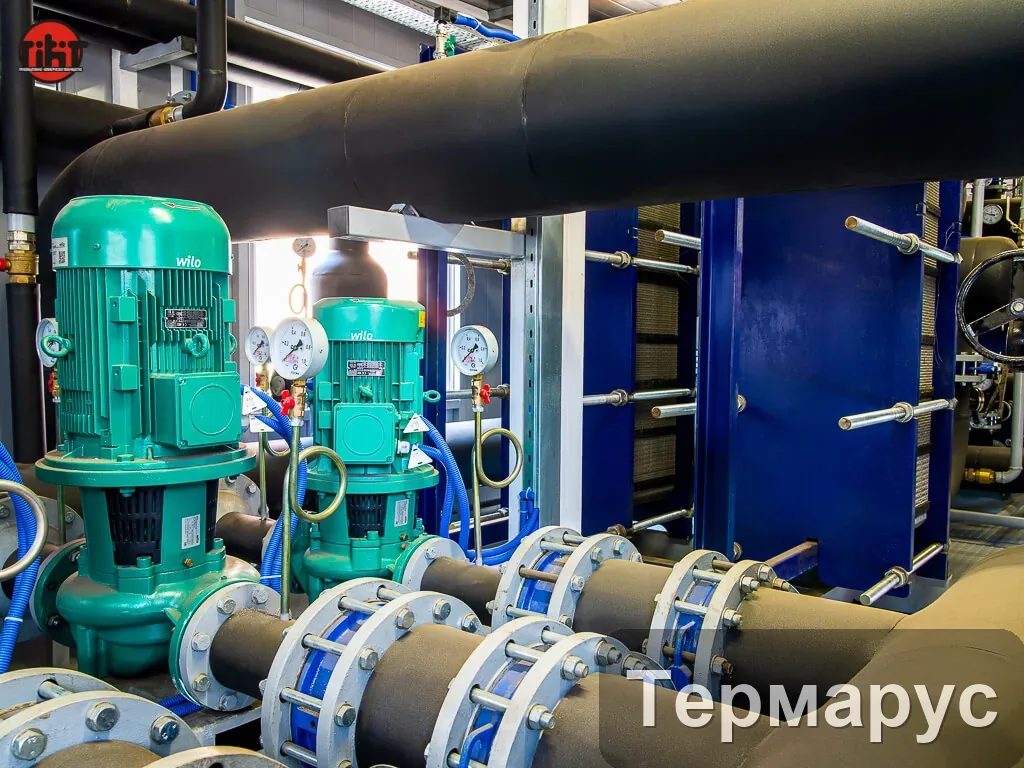

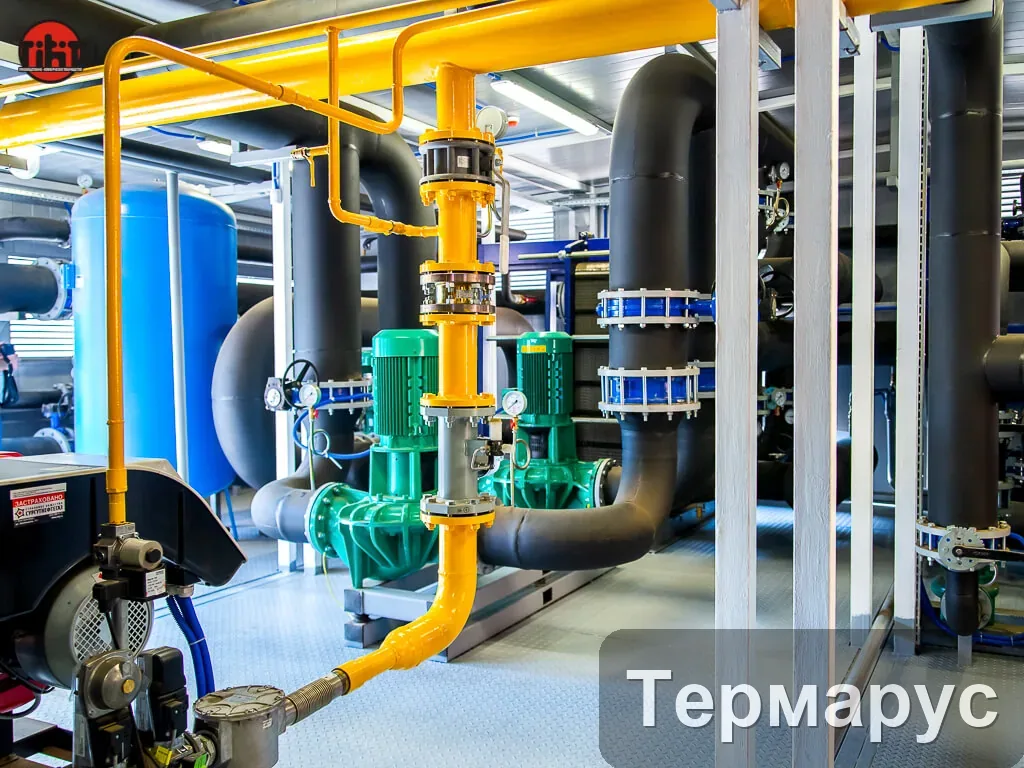

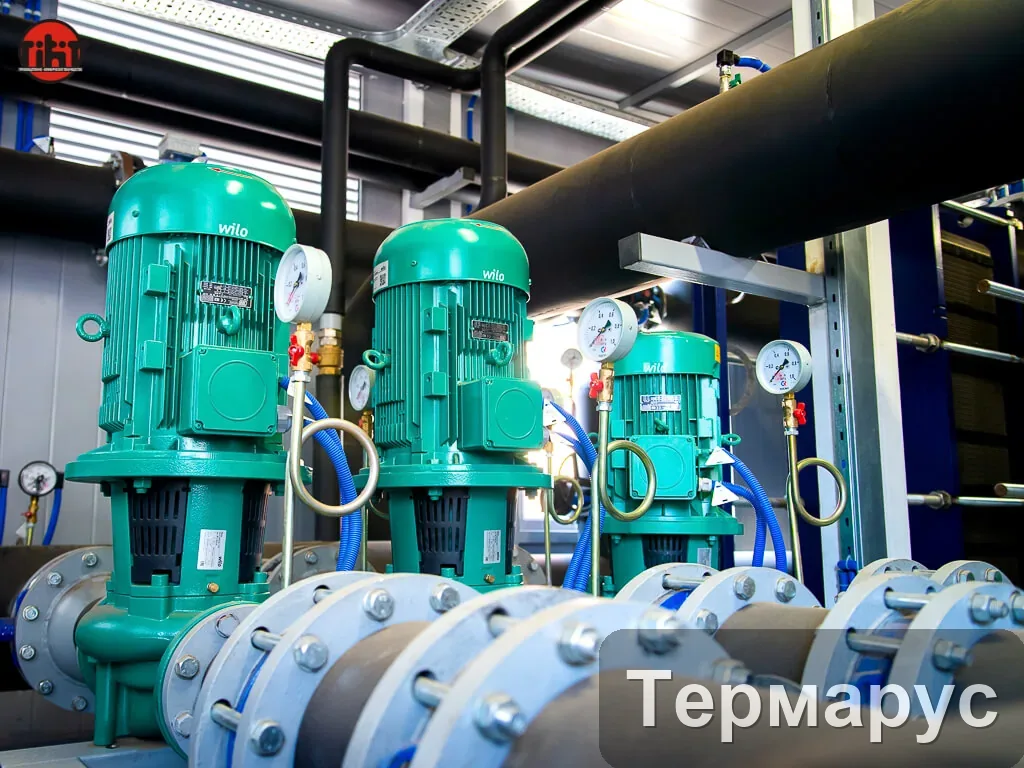

Насосы Wilo с частотным регулированием - сетевые, подающий горячего водоснабжения, котловые.
Дополнительное оборудование

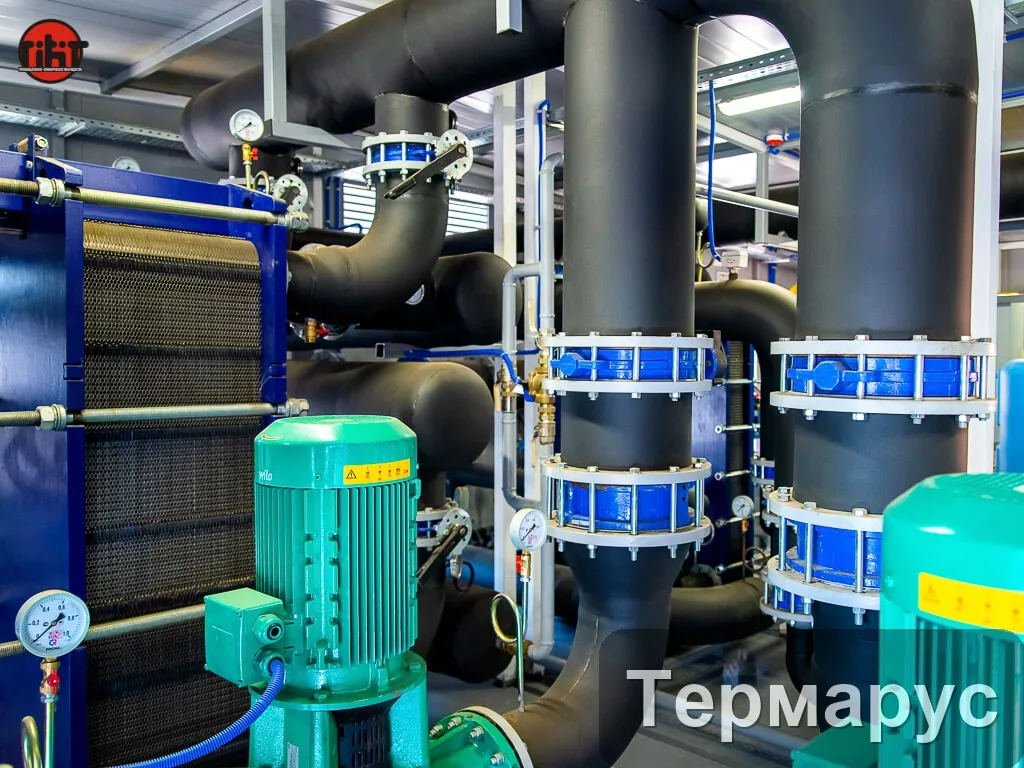

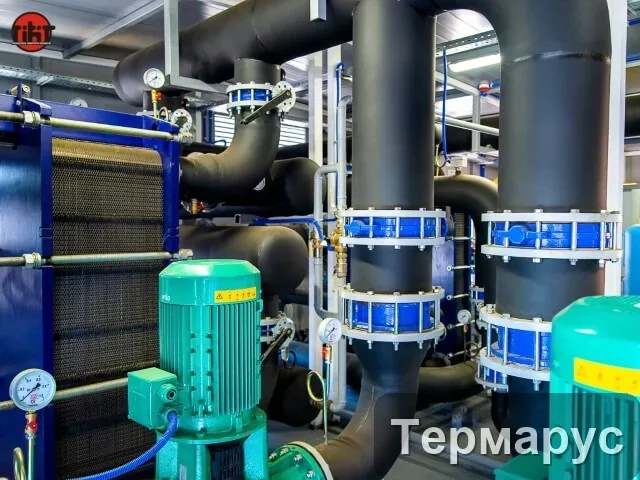

- Пластинчатые теплообменники Astera - разборные с комплектом запасных пластин
- Баки расширительные мембранные Zilmet - 3 шт.

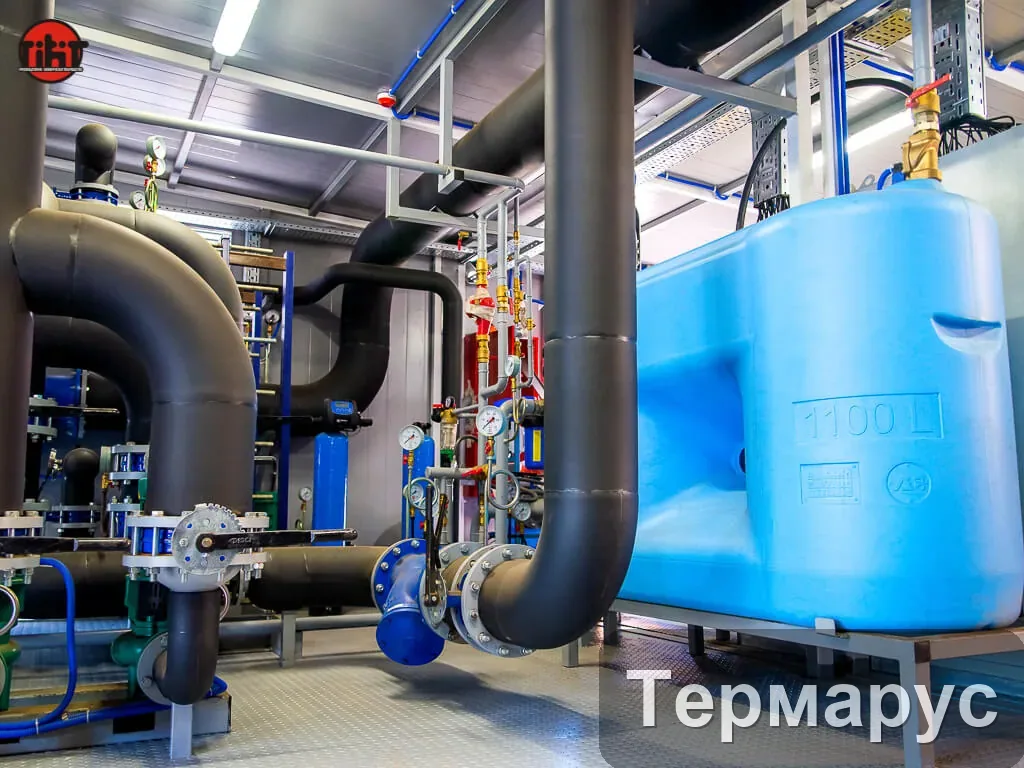

- Бак запаса воды Aquatech, объем - 1,1 куб. м.
- Система водоподготовки - умягчение воды, в том числе гидромагнитная очистка для системы ГВС
- Система вентиляции и воздушного отопления помещения котельной
- Дымовые трубы из нержавеющей стали с утеплителем

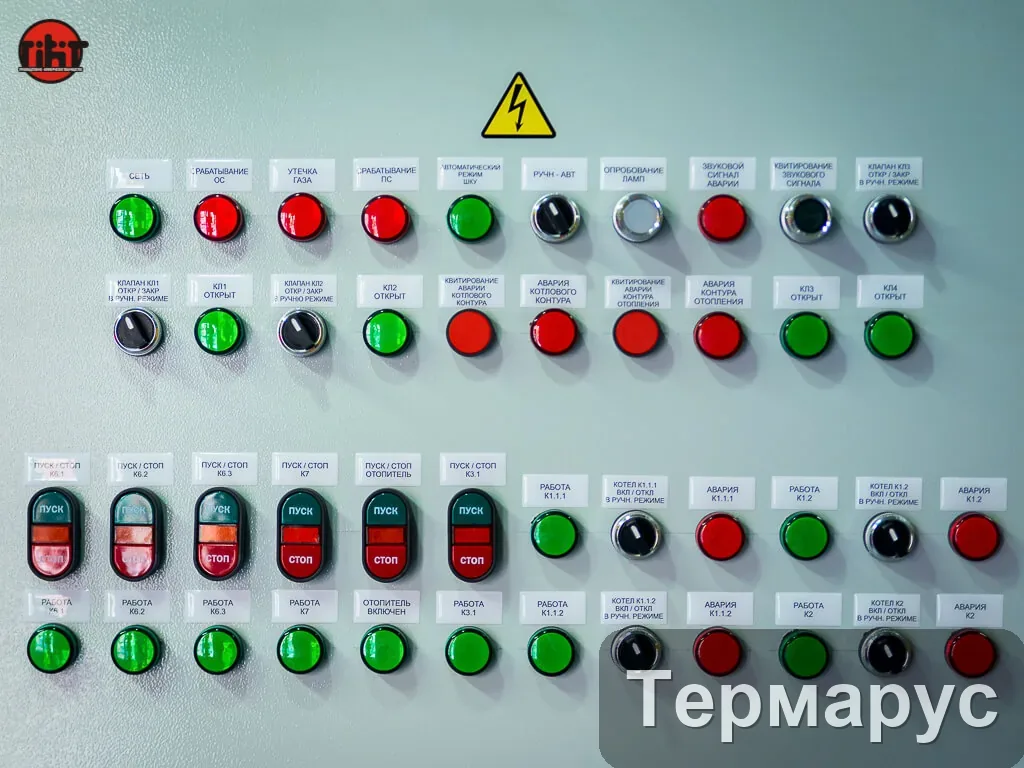

- Автоматика, охранно-пожарная сигнализация, контроль загазованнности
- Узлы учета
Котельная оснащена системой диспетчерского контроля, позволяющей вести удаленный мониторинг параметров работы оборудования, а также системой погодного регулирования работы котельной, что позволяет повысить эффективность работы и повышает экономичность котельной.
Котельная изготовлена в срок и доставлена на объект, выполнены монтажные работы. При проведении пусконаладочных работ будет установлен наиболее оптимальный режим работы котельной, который позволит сэкономить заказчику при эксплуатации порядка 20%.
