Комбинированная блочная котельная (газ, дизель), ст. Орловская

Описание объекта

Некоммерческое Государственное бюджетное общеобразовательное учреждение, занимающееся образовательной деятельностью как на уровне основного общего образования (6-9 классы), так и среднего общего образования (10-11 классы). Количество учащихся - 240 человек.

Исходные данные

Реконструкция системы теплоснабжения Орловского казачьего кадетского корпуса в поселке Орловский Ростовской области потребовала применения энергоэффективных решений по теплоснабжению, позволяющих значительно сэкономить эскплуатационные затраты бюджета Ростовской области и повысить качество теплоснабжения, увеличить надёжность выработки тепла для обеспечения беспрерывного учебного процесса.

Для решения этих задач генеральный проектировщик обратился в ООО "ПКТ". Проектный отдел компании подготовил документацию для привязки блочно-модульной котельной в рамках выполнения проекта реконструкции. Проектная документация получила положительное заключение Государственной экспертизы. Блочно-модульная котельная выполнена в строгом соответствии с согласованным проектом, что позволяет оперативно подключить котельную к вновь монтируемым сетям.

Описание котельной

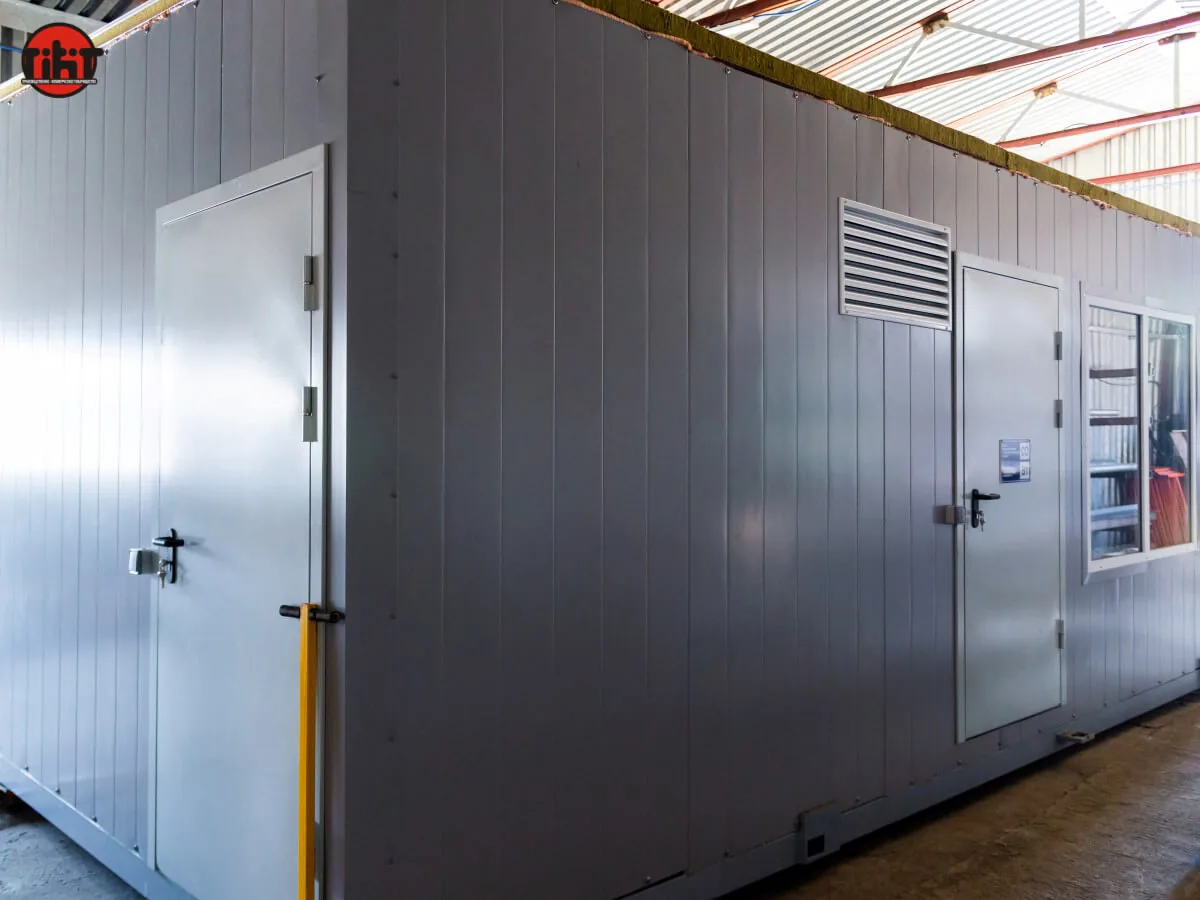

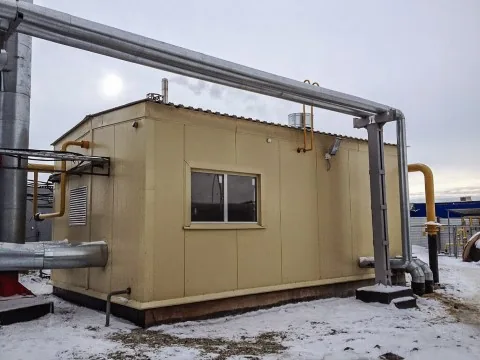

Блочно-модульная котельная Thermarus 1600, мощностью 1,68 МВт состоит из трех модулей, объединенных в единый блок.

Котельная работает на газе. В качестве резервного топлива используется дизель. Котельная имеет следующее распределение мощностей: отопление и вентиляция – 800 кВт;

Оборудование

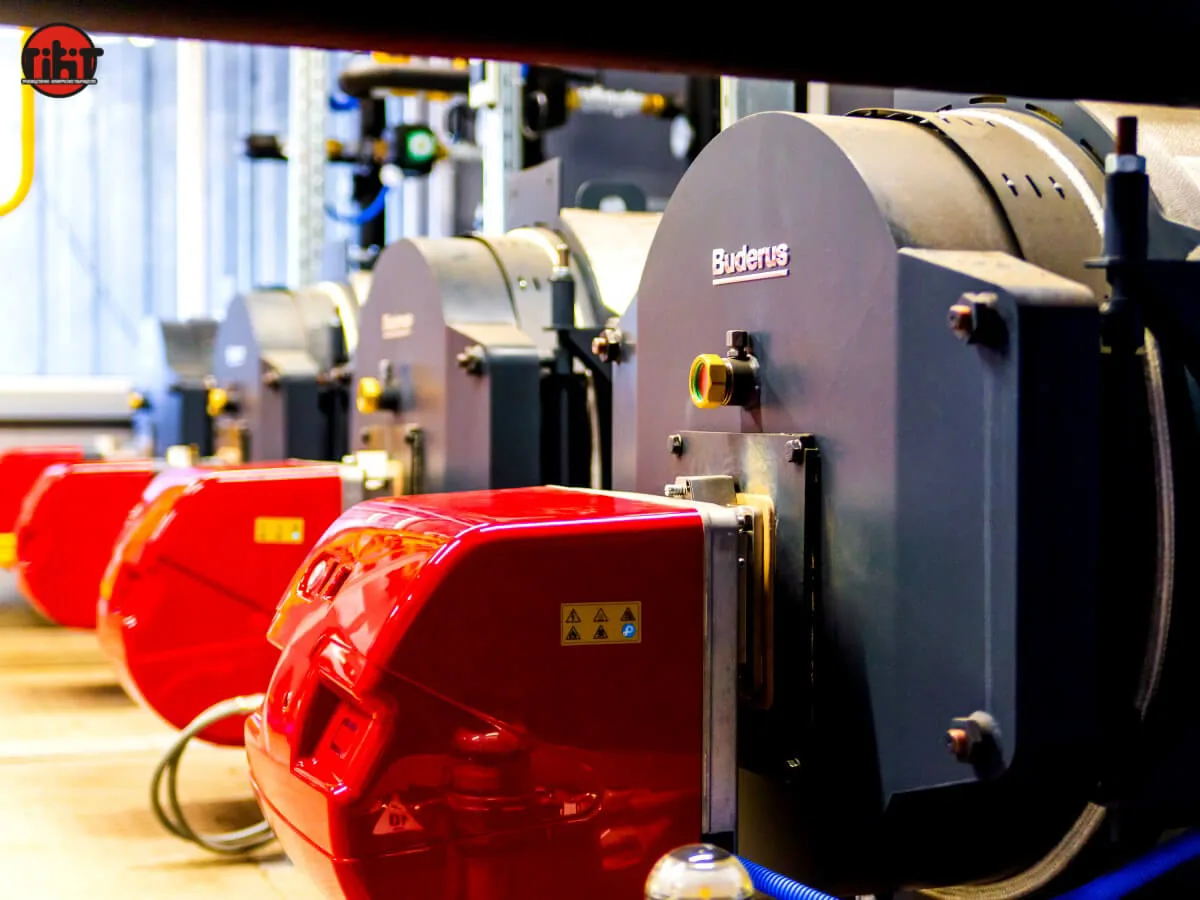

• Котлы – Buderus SK755-420 (стальные водогрейные) теплопроизводительностью 420 кВт – 4 шт. (2 рабочих, 2 резервных);
• Горелка блочная газовая двухступенчатая – Riello RS 44 MZ – 2 шт.;
• Горелка блочная на жидком топливе – Riello RL 50 – 2 шт.;

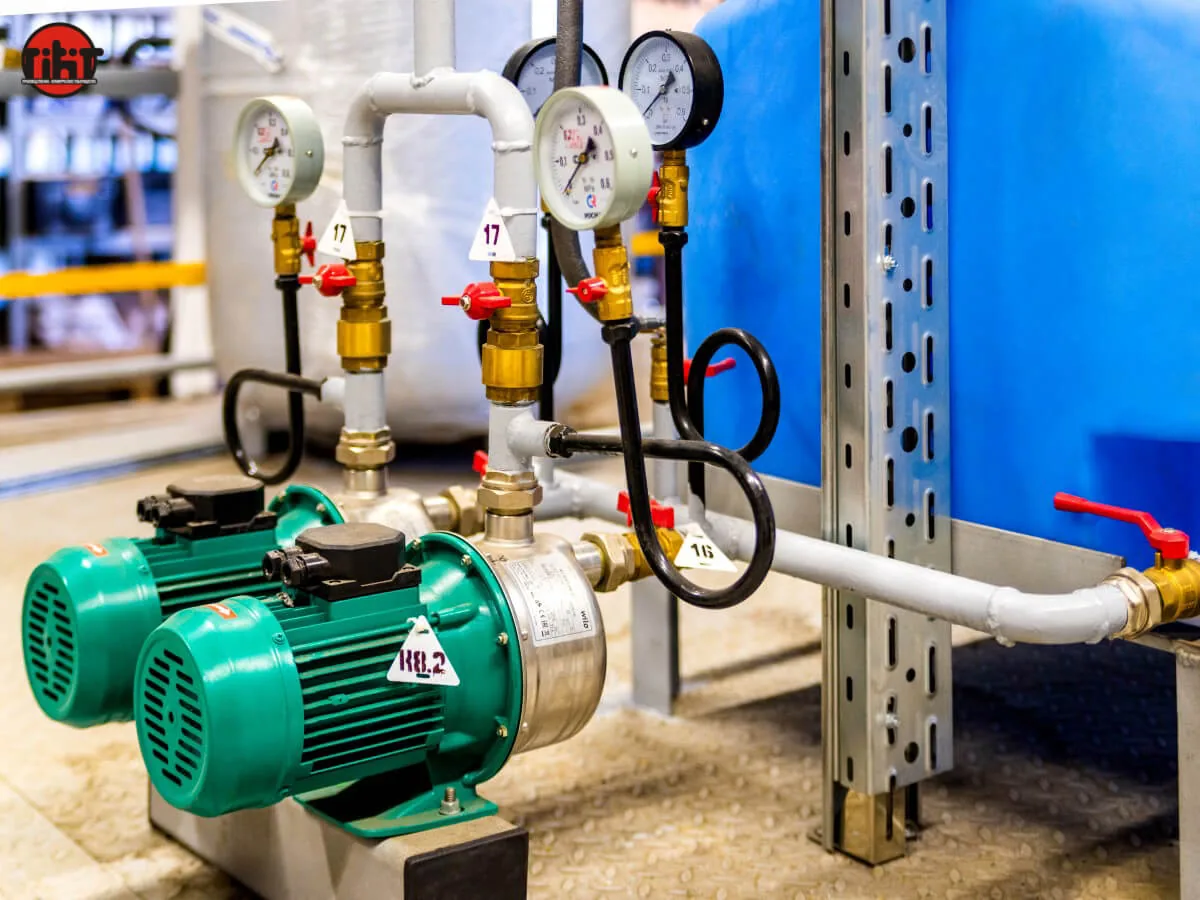

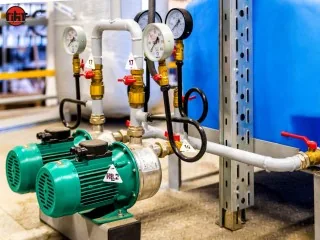

• Насосы – «Wilo» с необходимым резервированием;
• Химводоочистка – установка умягчения воды (Na-катионирование);
• Узлы учета: тепло; технологические счетчики газа, дизтоплива, исходной воды, электроэнергии;

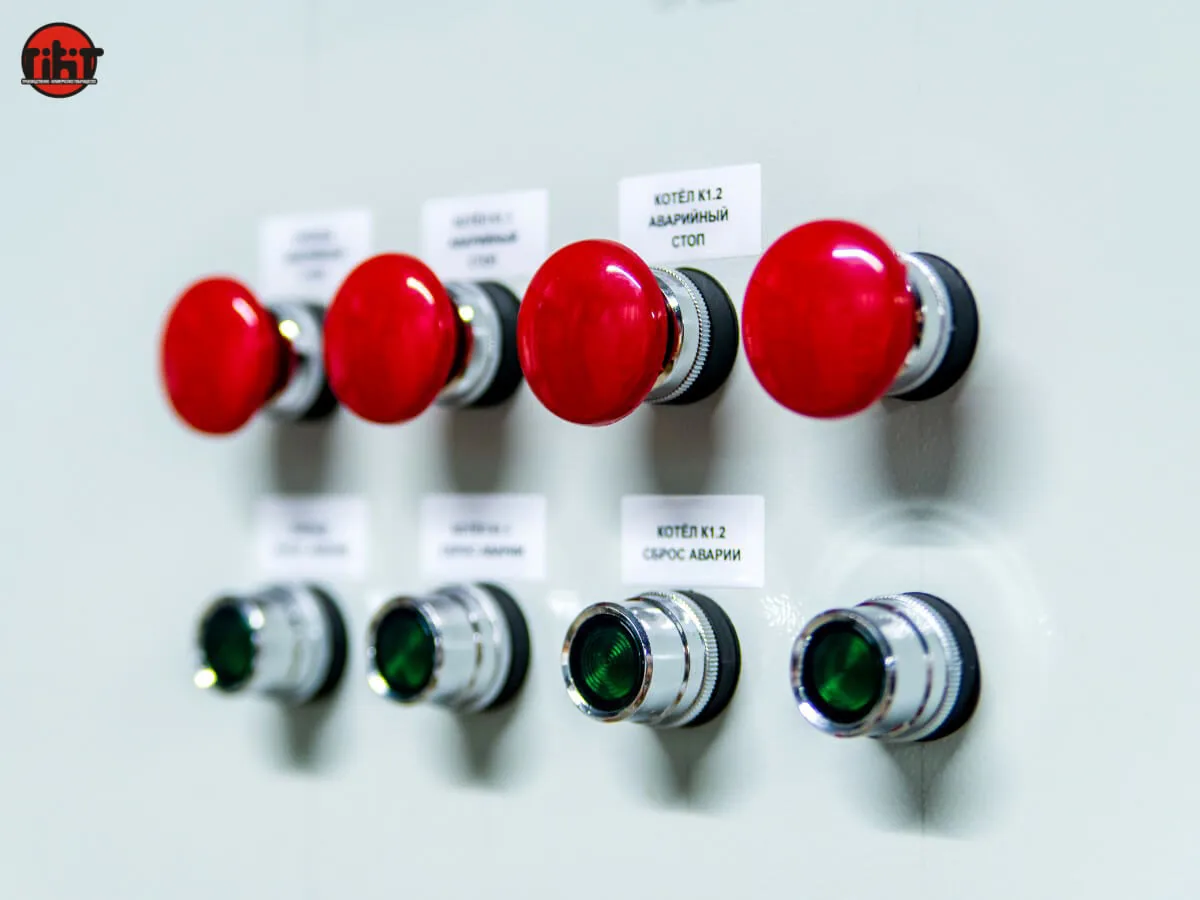

• Автоматизация комплексная;
• Емкости для хранения дизельного топлива объемом 7,0 м3 в дополнительном блок-модуле;
• Санузел;
• Арматура отечественного и импортного производства;
• Охранно-пожарная сигнализация на базе «Гранит»;
• Контроль загазованности по СО и СН4;
• Система отопления и вентиляции котельной.
• Системы автоматики и погодозависимого регулирования Овен (Россия), позволяющие экономить до 35% газа.

Котельная оснащена GSM-сигнализацией. Благодаря её использованию не требуется постоянный контроль параметров работы и присутствие оператора в котельной. В случаях нештатной ситуации, поломки, возникновении ошибок в работе, аварийной остановки, взлома, повышении загазованности или пожара в котельной на телефоны главного инженера и начальника сервисной службы поступает сообщение с оповещением о произошедшем событии.

Особенности проекта

• Высокая социальная значимость объекта, находящегося под контролем губернатора Ростовской области;
• Сжатые сроки изготовления блочно-модульной котельной;
• Необходимость полного соответствия изготовленной котельной утверждённым Государственной экспертизой проектным решениям;
• Повышенная надёжность - I категория надёжности по отпуску тепла;
• Применение резервного топлива.
• Емкости для хранения дизельного топлива объемом 7,0 м³ в дополнительном блок-модуле;
