Блочно-модульная котельная 3,3 МВт

Коротко о проекте

Блочно-модульная котельная установленной мощностью 3300 кВт для вахтового посёлка при нефтяном месторождении на Крайнем Севере. Основное топливо — попутный нефтяной газ нестандартного состава, резервное — арктическое дизельное топливо. Котельная выполнена по I категории надёжности и полностью интегрирована с АСУТП месторождения.

Описание объекта

Заказчик — полностью государственная российская нефтегазовая компания стратегического значения, с 55-летним опытом внешнеэкономической деятельности; специализируется на разработке нефтегазовых месторождений в России и за рубежом. Обратился через сайт, документацию по объекту прислали на электронную почту.

Исходные данные и задача

Существующая система теплоснабжения вахтового посёлка строилась на электрических бытовых котлах и не справлялась с задачей: низкая надёжность оборудования и высокая себестоимость теплоносителя — электричество на Крайнем Севере дефицитный и дорогой источник энергии. Требовалось создать надёжную систему теплоснабжения посёлка.

• Топливо — попутный нефтяной газ нестандартного состава, резерв — арктическое дизельное.
• I категория надёжности по отпуску теплоносителя и по электроснабжению.
• Автоматика и диспетчеризация, полностью интегрированные с АСУТП месторождения.
• Расширенный комплект запасных частей для бесперебойной работы.
• Реализация «под ключ», включая доставку на Крайний Север, сборку и пусконаладку.

Требования к оборудованию были подробно прописаны в документации заказчика: антикоррозионная защита, применение хладостойких сталей, корпоративные стандарты по маркировке оборудования и цветовым решениям фасадов.

Описание котельной

Котельная работает на попутном нефтяном газе месторождения с возможностью перехода на резервное арктическое дизельное топливо.

• Установленная мощность — 3300 кВт.
• Основное топливо — попутный нефтяной газ нестандартного состава.
• Резервное топливо — арктическое дизельное.
• Категория надёжности по отпуску теплоносителя и электроснабжению — I.
• Узлы учёта, в том числе учёт отпускаемой теплоты каждым котлом отдельно.

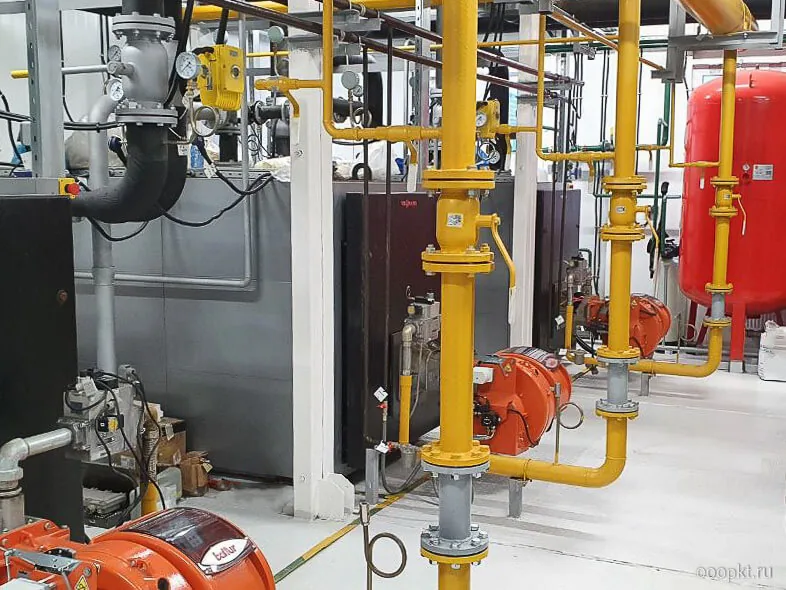

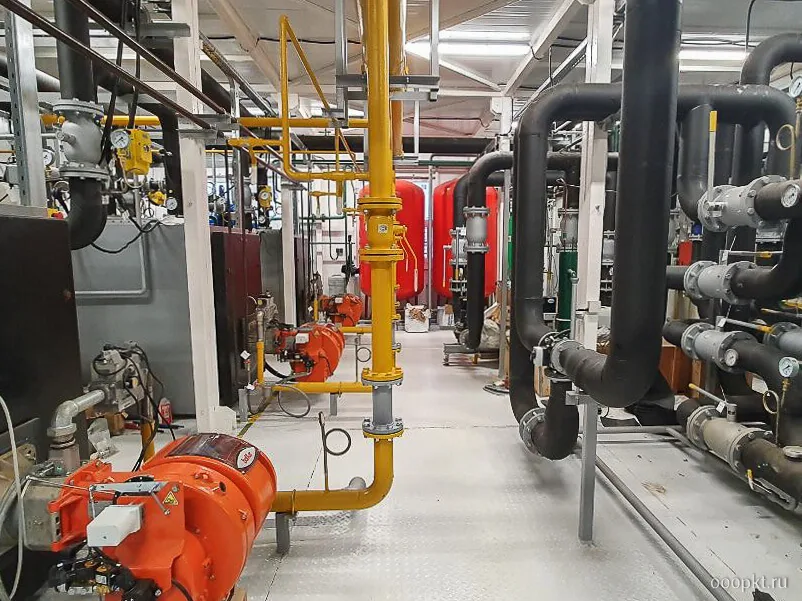

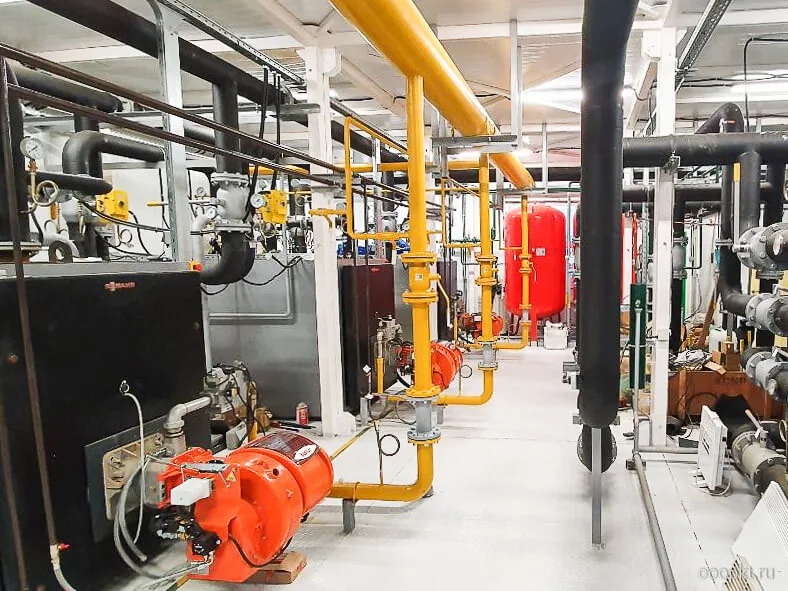

Оборудование котельной

• Котлы — современные трёхходовые.
• Горелочные устройства — высокоэффективные, под нестандартный состав попутного нефтяного газа.

Особенности проекта

Топливо — попутный нефтяной газ. Особое внимание уделили топливоснабжению: состав попутного нефтяного газа нестандартный, поэтому применили высокоэффективные горелочные устройства и современные трёхходовые котлы, способные стабильно работать на таком газе.

Резерв на случай перебоев с газом. Котельная может перейти на арктическое дизельное топливо — резервный источник на случай проблем с подачей попутного газа, что критично для вахтового посёлка в отрыве от инфраструктуры.

Интеграция с АСУТП месторождения. Система автоматики и диспетчеризации котельной полностью интегрирована с АСУТП месторождения — единая система контроля без отдельного пульта только для котельной.

Требования корпоративных стандартов. Документация заказчика чётко определяла антикоррозионную защиту, хладостойкие стали и корпоративные стандарты по маркировке и цветовым решениям фасадов — эти требования учли ещё на этапе конструирования.

Узлы учёта по каждому котлу. Котельная оснащена узлами учёта, в том числе учёта отпускаемой теплоты каждым котлом отдельно.

Выполненные работы

• Изготовление котельной под топливо — попутный нефтяной газ нестандартного состава.
• Корректировка существующей конструкторской документации под требования заказчика.
• Доставка на Крайний Север.
• Монтаж и пусконаладка.

Кому подходит такое решение

Котельная на попутном нефтяном газе с резервным дизельным топливом — решение для удалённых промышленных объектов и вахтовых посёлков при месторождениях, где электричество дорого и ненадёжно, а централизованного газоснабжения нет. I категория надёжности и интеграция с АСУТП уместны там, где остановка теплоснабжения недопустима, а обслуживающий персонал ограничен.
