Блочно-модульная котельная 500 кВт

Коротко о проекте

Автоматическая газовая котельная общей тепловой мощностью 500 кВт для воинской части в Туапсе Краснодарского края. Резервное топливо — дизель, горелки переключаются на него без участия персонала. Труба высотой 20 метров на самонесущей металлоконструкции, беспроводная сигнализация аварийных ситуаций и полностью автоматический режим работы.

Описание объекта

Котельная построена для теплоснабжения и горячего водоснабжения воинской части. Объект отдельностоящий, блочно-модульный: один модуль с двумя котлами, размещённый рядом с собственной дымовой трубой на металлической самонесущей опоре.

Исходные данные и задача

Для режимного объекта постоянное присутствие обслуживающего персонала в котельной нежелательно, а перебой в тепло- и горячем водоснабжении недопустим. Отсюда — два требования к проекту: полностью автоматическая работа без персонала и топливная независимость от бесперебойности газоснабжения.

• Резервирование по топливу. Горелки — комбинированные, газ / дизельное топливо, с возможностью перехода на резерв. На площадке предусмотрен собственный склад дизтоплива.
• Контроль без персонала. За состоянием котельной следит беспроводная сигнализация аварийных ситуаций, передающая сигнал дежурному без прокладки кабельных линий.

Описание котельной

Котельная отдельностоящая, блочно-модульная, состоит из одного модуля с двумя котлами. Работает в автоматическом режиме без присутствия обслуживающего персонала. Дымовая труба — собственная, высотой 20 метров, на самонесущей металлической конструкции.

• Общая тепловая мощность — 500 кВт.
• Мощность контура отопления и вентиляции — 350 кВт.
• Мощность контура ГВС — 70 кВт.
• Режим работы — автоматический, без обслуживающего персонала.
• Контроль аварийных ситуаций — беспроводная сигнализация.

Оборудование котельной

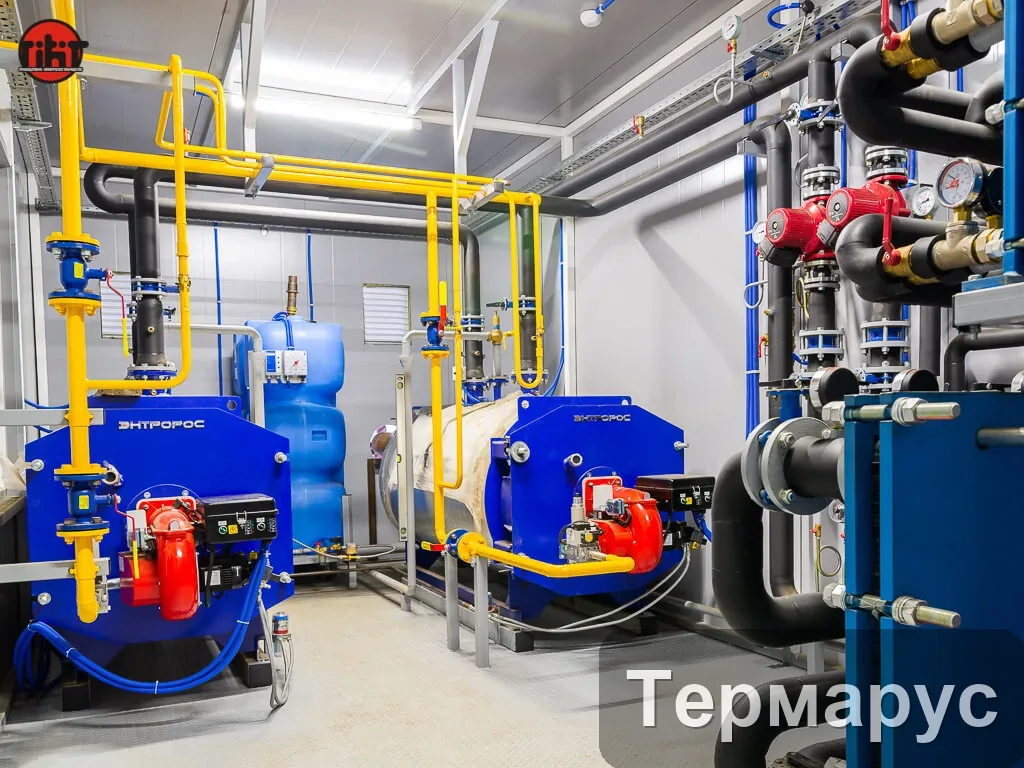

• Котлы стальные водогрейные Энтророс ТТ50 (Россия), теплопроизводительностью по 250 кВт — 2 шт.
• Горелки блочные комбинированные газ / дизельное топливо К 4/2 — 2 шт.

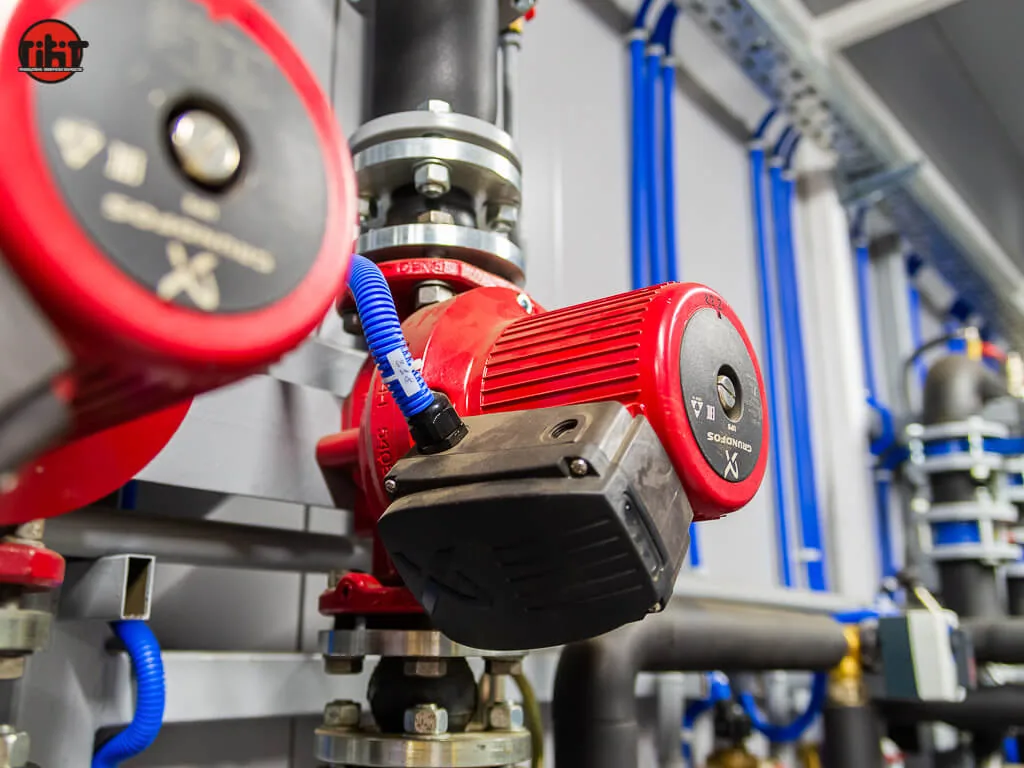

• Насосы с необходимым резервированием Grundfos (Германия).

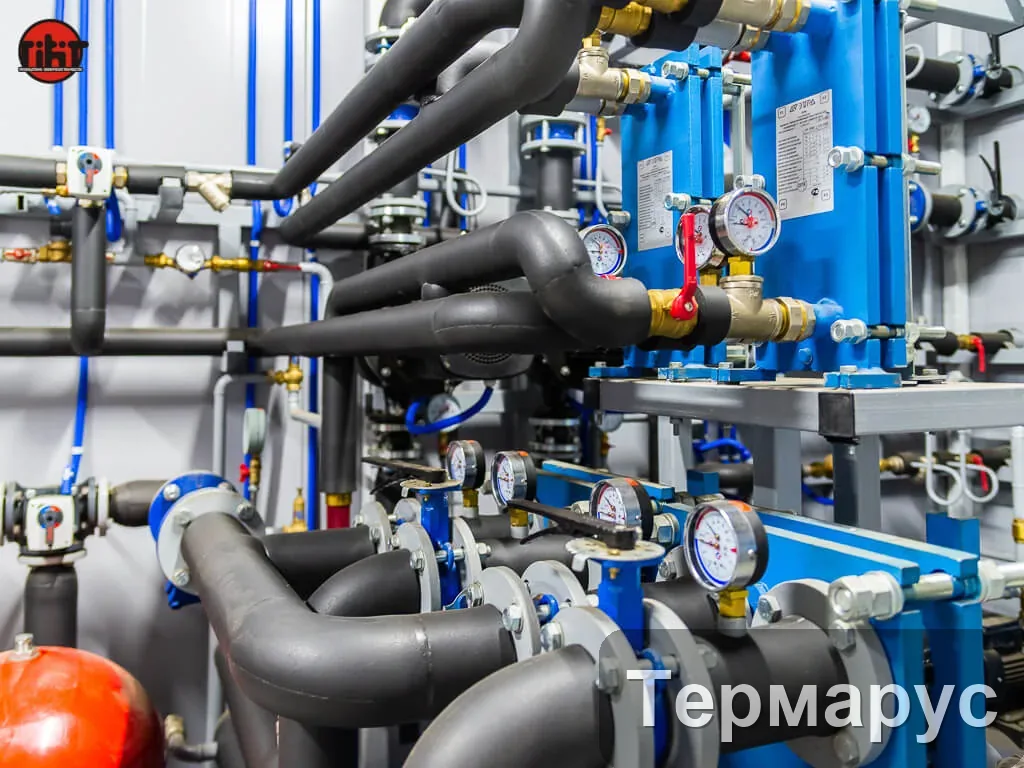

• Теплообменники пластинчатые контура отопления и вентиляции — 2 шт. по 100 %.
• Теплообменники пластинчатые ГВС — 2 шт. по 50 %.
• Химводоочистка — установка умягчения воды методом Na-катионирования.
• Узлы учёта газа и тепла, технологические счётчики исходной воды, электроэнергии и дизельного топлива.
• ГРУ с двумя линиями редуцирования газа.

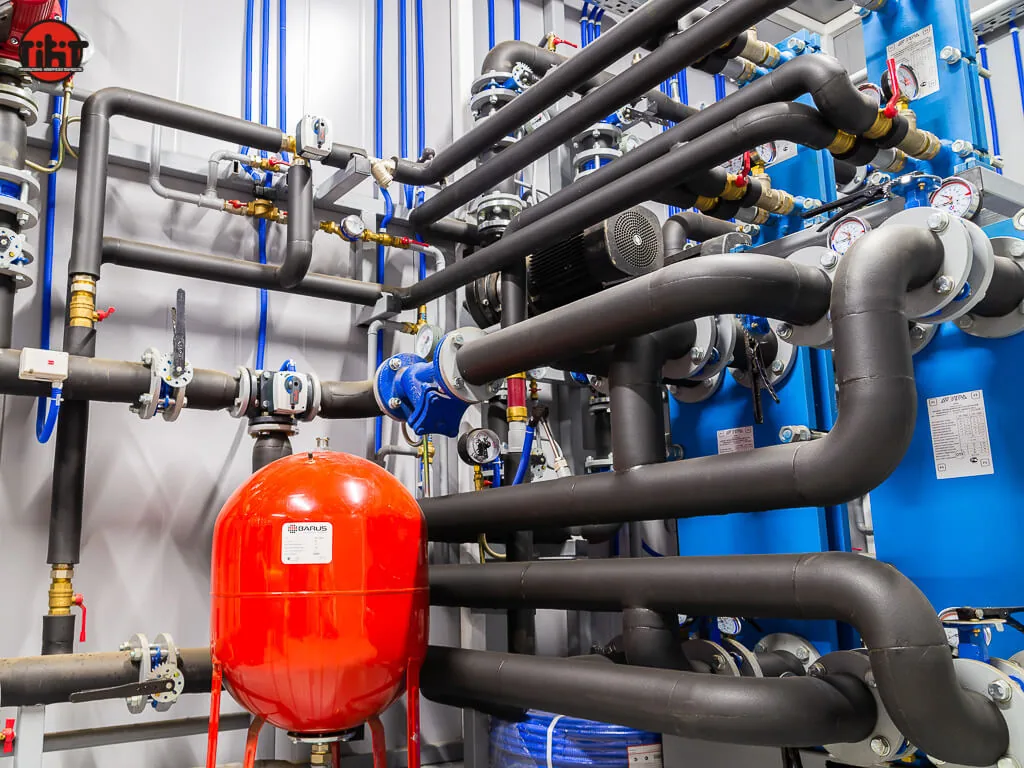

• Расширительные мембранные баки Barus (Турция).
• Расходная ёмкость дизельного топлива объёмом 0,8 м³.
• Склад хранения дизельного топлива объёмом 50 м³ — 2 резервуара РГЦ-25.
• Запорная и регулирующая арматура Gross, Tecofi, Danfoss, Valtec.

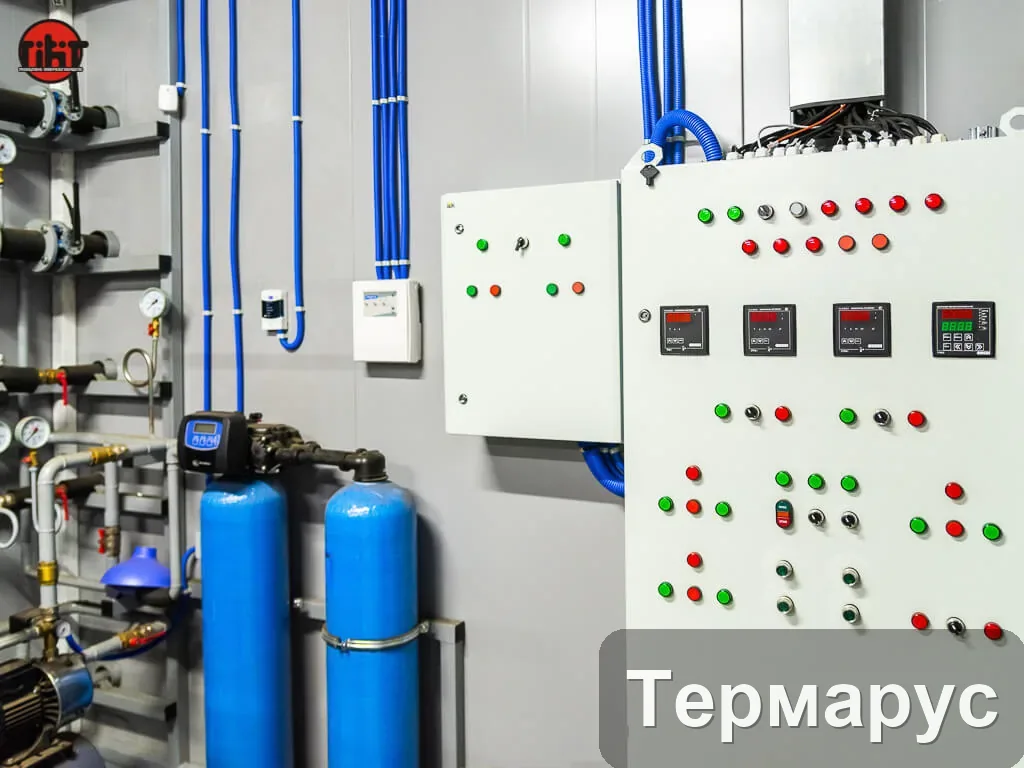

• Автоматика, охранно-пожарная сигнализация, контроль загазованности, система отопления и вентиляции самой котельной.

Особенности проекта

Двойное резервирование теплообменников. Контур отопления и вентиляции закрыт двумя теплообменниками по 100 % каждый, контур ГВС — двумя по 50 %. При выходе из строя одного аппарата котельная не теряет тепло- или горячее водоснабжение объекта.

Автономность по топливу. Расходная ёмкость на 0,8 м³ и склад на 50 м³ дизельного топлива в двух резервуарах РГЦ-25 дают котельной длительный запас хода на резервном топливе — без обращения за газом.

Контроль без прокладки кабеля. Беспроводная сигнализация аварийных ситуаций избавила от необходимости тянуть кабельные линии до объекта дежурного на территории воинской части.

Выполненные работы

• Проектирование котельной с резервным дизельным топливоснабжением и беспроводной сигнализацией.
• Изготовление и комплектация модуля с двумя котлами Энтророс ТТ50 на производственной базе Термарус.
• Расчёт и изготовление самонесущей металлоконструкции дымовой трубы высотой 20 метров.
• Сборка ГРУ, узлов учёта и склада хранения дизельного топлива.
• Заводская готовность котельной в запланированные сроки и полная готовность к работе на объекте заказчика.

Кому подходит такое решение

Автоматическая котельная с резервным дизельным топливом подходит для объектов, где недопустим простой в тепло- и горячем водоснабжении, а держать постоянный персонал в котельной нецелесообразно или невозможно по режиму объекта: воинские части, режимные и удалённые площадки, объекты с ограниченным доступом к газовым сетям. Беспроводная сигнализация избавляет от прокладки кабеля до диспетчерской.
