Блочно-модульные котельные представляют собой современное решение для обеспечения автономного теплоснабжения различных объектов. Они собираются из готовых модулей на производстве, что позволяет быстро монтировать их на месте. В этой статье мы подробно разберем оборудование, входящее в состав модульной котельной, объясним, как оно работает и для чего предназначено. Как инженер в области отопления и вентиляции (ОВ) с многолетним опытом, я расскажу о технических аспектах, чтобы помочь вам понять принципы функционирования и выбрать подходящую автономную котельную.
Котлы в модульных котельных: принцип работы и назначение
Котлы являются сердцем любой котельной установки. В блочно-модульных котельных используются водогрейные котлы, которые предназначены для нагрева теплоносителя (обычно воды) и передачи тепла в систему отопления или горячего водоснабжения. Они работают на различных видах топлива, таких как природный газ, сжиженный газ или дизельное топливо, что делает их универсальными для автономных котельных.
Принцип работы котла основан на сгорании топлива в камере сгорания, где выделяется тепло. Это тепло передается через теплообменник воде, циркулирующей в системе. Теплообменник обычно выполнен из стали или чугуна, чтобы выдерживать высокие температуры и давление. В процессе нагрева вода достигает температуры 95-115°C (в зависимости от типа котла) и подается в распределительную сеть. Для обеспечения безопасности котлы оснащены системами контроля давления, температуры и уровня воды.
Назначение котлов в модульной котельной — обеспечение стабильного теплоснабжения для промышленных объектов, жилых комплексов, школ или больниц. Они позволяют создать автономную котельную, независимую от центральных сетей, что особенно актуально в удаленных районах. Характеристики блочно-модульных котельных включают мощность от 0,1 до 20 МВт, что покрывает нужды от небольших зданий до крупных предприятий. Преимущества таких котлов: высокая эффективность (КПД до 95%), экономия топлива и низкие эксплуатационные затраты.
- Эффективность: Котлы минимизируют потери тепла за счет изоляции и автоматизированного управления.
- Надежность: Конструкция выдерживает перепады давления и температуры, обеспечивая бесперебойную работу.
- Экологичность: Современные модели снижают выбросы вредных веществ, соответствуя нормативным требованиям к котельным.

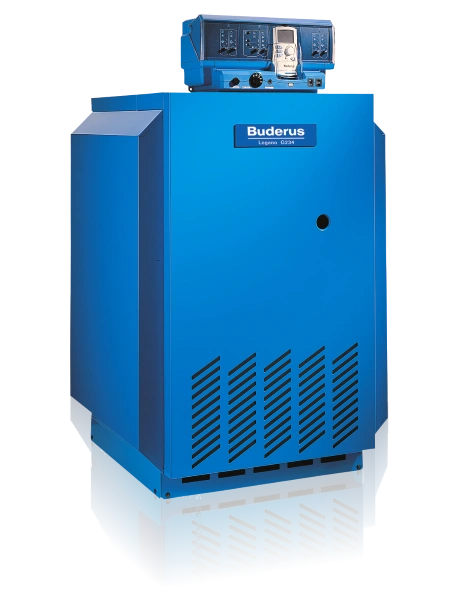

Котлы Buderus производства Германии высокого качества, надежные и экономичные, для использования ресурсов с высокой эффективностью. Могут работать в комбинированном режиме на нескольких видах топлива. Обеспечивают бесперебойную работу при пониженном давлении газа в сети.
Большая мощность итальянских котлов Baltur позволяет использовать их для промышленного нагрева воды, данные котлы имеют высокий КПД, надежность и технологичность. Идеальны для теплоснабжения промышленного производства, многоквартирных домов и больших площадей жилой недвижимости.
Котлы Arcus разработаны и производятся в России из высококачественных материалов с учетом всех особенностей эксплуатации и возможности их использования в блочно-модульных котельных. Обладают высокими качеством, надежностью и эффективностью при доступной цене.
Российские котлы Энтророс созданы для жестких условий российской эксплуатации. Их производство налажено с использованием современного оборудовании и с жестким контролем качества на всех этапах изготовления. Соотношение "цена-качество" оптимально.
Виды котлов в блочно-модульных котельных
В зависимости от топлива котлы делятся на газовые, дизельные и комбинированные. Газовые котлы работают на природном газе: топливо подается в горелку, смешивается с воздухом и сгорает, нагревая воду. Они идеальны для регионов с доступом к газопроводам, обеспечивая низкую стоимость эксплуатации котельной.
Дизельные котлы используют жидкое топливо: оно распыляется в камере сгорания, где воспламеняется от искры. Это вариант для автономных котельных в местах без газа. Комбинированные котлы позволяют переключаться между топливами, что повышает надежность.
Для промышленных объектов характеристики котельной включают повышенную мощность и устойчивость к нагрузкам. В школах или больницах котлы обеспечивают мягкий нагрев, минимизируя риски перегрева.
Горелочные устройства: как они функционируют и зачем нужны

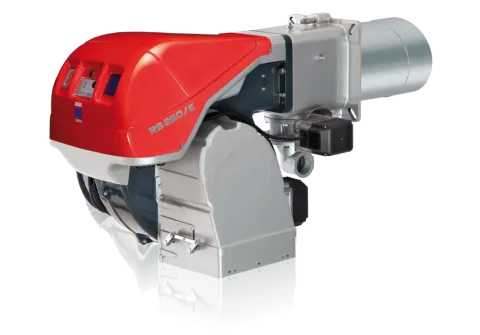

Горелочные устройства — это ключевой элемент котельной установки, отвечающий за сжигание топлива. Они устанавливаются на котле и обеспечивают контролируемое горение, что напрямую влияет на эффективность и безопасность модульной котельной.
Принцип работы горелки: топливо (газ или дизель) подается через форсунку, смешивается с воздухом в оптимальной пропорции (обычно 1:10 для газа) и поджигается электродом. Вентилятор нагнетает воздух, а датчики контролируют пламя. Если пламя гаснет, система автоматически отключает подачу топлива, предотвращая утечки.
Назначение горелок — оптимизация сгорания для максимального КПД и минимальных выбросов. В блочно-модульных котельных горелки позволяют работать в модулирующем режиме, регулируя мощность от 30% до 100%, что экономит топливо. Они необходимы для эксплуатации котельной в автоматическом режиме, без постоянного надзора.
- Подготовка топлива: Распыление или газификация для равномерного горения.
- Смешивание: Обеспечение стехиометрического соотношения топлива и воздуха.
- Контроль: Автоматическое регулирование для стабильной температуры.
В автономных котельных для жилых комплексов горелки обеспечивают тихую работу и низкий уровень шума. Для промышленных — высокую мощность. Монтаж модульной котельной с качественными горелками снижает стоимость котельной под ключ за счет долговечности.
В котельных Thermarus применяются дутьевые горелочные устройства, для обеспечения эффективной и экономичной работы котельной в целом при сохранении установленных параметров.
Производители горелок для блочно-модульных котельных Thermarus: Baltur и CIB Unigas - производство Италия, немецкие горелки - Saacke.
Котельные могут комплектоваться как комбинированными горелками, работающими на двух видах топлива, так и оснащаться сменными горелками, если нет необходимости в оперативном переходе на резервное снабжение.
Насосное оборудование: роль в циркуляции и эффективность
Насосы в котельной установке отвечают за циркуляцию теплоносителя по системе. Без них вода не сможет перемещаться от котла к потребителям, что сделает отопление невозможным.
Принцип работы: Насосы — это центробежные устройства с электродвигателем, который вращает импеллер (крыльчатку). Импеллер создает давление, заставляя жидкость двигаться по трубам. В модульных котельных используются циркуляционные насосы с переменной скоростью, регулируемые автоматикой для адаптации к нагрузке.
Назначение: Поддержание равномерного распределения тепла, предотвращение застаивания воды и коррозии. В блочно-модульных котельных насосы интегрированы в модуль, что упрощает монтаж котельной в сжатые сроки. Они необходимы для систем с большим гидравлическим сопротивлением, таких как в многоэтажных зданиях.
- Преимущества: Энергоэффективность (класс A), низкий шум, защита от сухого хода.
- Характеристики: Производительность от 1 до 100 м?/ч, напор до 100 м.
- Применение: В котельных для школ — для мягкого отопления, в больницах — для стабильного ГВС.
Основные производители насосов, используемых в котельных установках Thermarus: Grundfos (Германия), Wilo (Германия), ITT.
За долгое время в самых разных условиях и режимах насосы этих производителей показали высокую надежность и безотказность.
Запорно-регулирующая арматура: контроль потоков
Арматура — это клапаны, задвижки и регуляторы, управляющие потоками жидкостей и газов в котельной.
Принцип работы: Клапаны открываются/закрываются механически или автоматически, регулируя давление и расход. Например, шаровые краны перекрывают поток, а регуляторы давления поддерживают constant уровень.
Назначение: Безопасность (предотвращение утечек), эффективность (оптимизация расхода) и удобство обслуживания. В блочно-модульных котельных арматура интегрирована для автоматического управления, что снижает риски аварий.
Для промышленных объектов арматура выдерживает высокое давление (до 16 бар). В жилых комплексах — обеспечивает точный контроль температуры.
Системы автоматики: интеллектуальное управление
Автоматика — это комплекс датчиков, контроллеров и ПО для мониторинга и регулировки работы котельной.
Принцип работы: Датчики измеряют параметры (температура, давление, уровень CO), передают данные контроллеру, который корректирует работу оборудования. Например, при понижении температуры автоматика увеличивает мощность горелки.
Назначение: Полная автоматизация для работы без персонала, экономия энергии (до 20%) и безопасность. В модульных котельных автоматика включает диспетчеризацию для удаленного контроля.
- Компоненты: Датчики, реле, ПЛК.
- Преимущества: Снижение эксплуатационных затрат, соответствие нормативам.

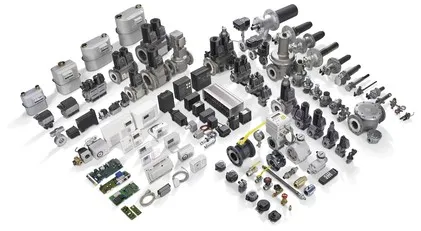

Для простоты и удобства эксплуатации котельной применяются компоненты систем автоматизации работы производителей Kromschroeder, ОВЕН, Buderus, обеспечивающих стабильную и экономичную работу оборудования.
Для работы котельной в полностью автоматическом режиме без участия обслуживающего персонала они оборудуются устройствами, учёта, контроля и сигнализации еще на этапе проектирования и производства.
Документация для котельной включает схемы автоматики. Услуги по обслуживанию котельной от нашей компании обеспечивают надежность.
В системах котельной для обеспечения высокой точности и надежности используются компоненты производства фирм Danfoss и Tecofi
Дополнительное оборудование: расширение функционала
В блочно-модульных котельных дополнительно устанавливаются системы водоподготовки, теплообменники, счетчики и дымоходы.
Водоподготовка: Фильтры и умягчители удаляют примеси, предотвращая накипь. Принцип: Ионный обмен или обратный осмос.
Теплообменники: Передают тепло от котла к вторичному контуру без смешивания. Пластинчатые модели компактны и эффективны.
Счетчики: Измеряют расход газа/воды для учета.
Дымоходы: Выводят продукты сгорания, с дымососами для тяги.
Для жидкого топлива: Баки с системами безопасности.
Экологичность модульных котельных достигается за счет фильтров и низких выбросов.
В блоке котельной в соответствии с проектом устанавливаются дополнительное оборудование и системы:
- водоподготовки и подпитки с системой автоматического дозирования реагентов и учета количества воды
- запорная арматура регулирования и управления
- теплообменник скоростной или пластинчатого типа, запорная арматура, насосы подачи и рециркуляции
- счетчик учета тепла
- счетчик объема потребляемого газа с электронным корректором
- дополнительное электроснабжение со счетчиком учета электроэнергии
- дымоудаления (дымососы для котельных на промышленных котлах)
- дымовые трубы
