Крышная газовая котельная 400 кВт

Коротко о проекте

Газовая крышная котельная Thermarus-400 установленной мощностью 400 кВт для многоквартирного жилого дома в центре Шахт. Полностью автоматизированная, с погодозависимым регулированием отопления и приготовлением горячей воды прямо в котельной — отдельный тепловой пункт в здании не потребовался. Одномодульная компоновка со сдвоенными котлами, установленными один над другим: решение экономит место на кровле и снижает вес конструкции.

Описание объекта

Заказчик — застройщик многоквартирных домов улучшенной планировки с современными инженерными системами. Дом расположен в центре г. Шахты, недалеко от одного из центральных парков города.

К нам обратились по рекомендации коллег-застройщиков, которые ранее отмечали надёжность оборудования и чёткое выполнение условий договора.

Исходные данные и задача

Заказчику требовалась полностью автоматизированная котельная с погодозависимым регулированием отопления, без отдельного теплового пункта в здании — горячую воду котельная готовит сама. В объём работ вошли компоновка и размещение на кровле с учётом действующих норм, а также комплексное сопровождение от проектирования до сдачи надзорным органам.

• Ограниченная площадь кровли. Габариты площадки под котельную были стеснены, что потребовало компактного решения.
• Экономия себестоимости жилья. Задача — снизить площадь, вес и стоимость котельной, чтобы сохранить цену 1 м² реализуемого жилья.

Специалисты Термарус помогли заказчику с компоновкой и размещением котельной на крыше в рамках действующих норм. Сдвоенные котлы, установленные один над другим, позволили сэкономить занимаемую площадь и снизить вес котельной.

Описание котельной

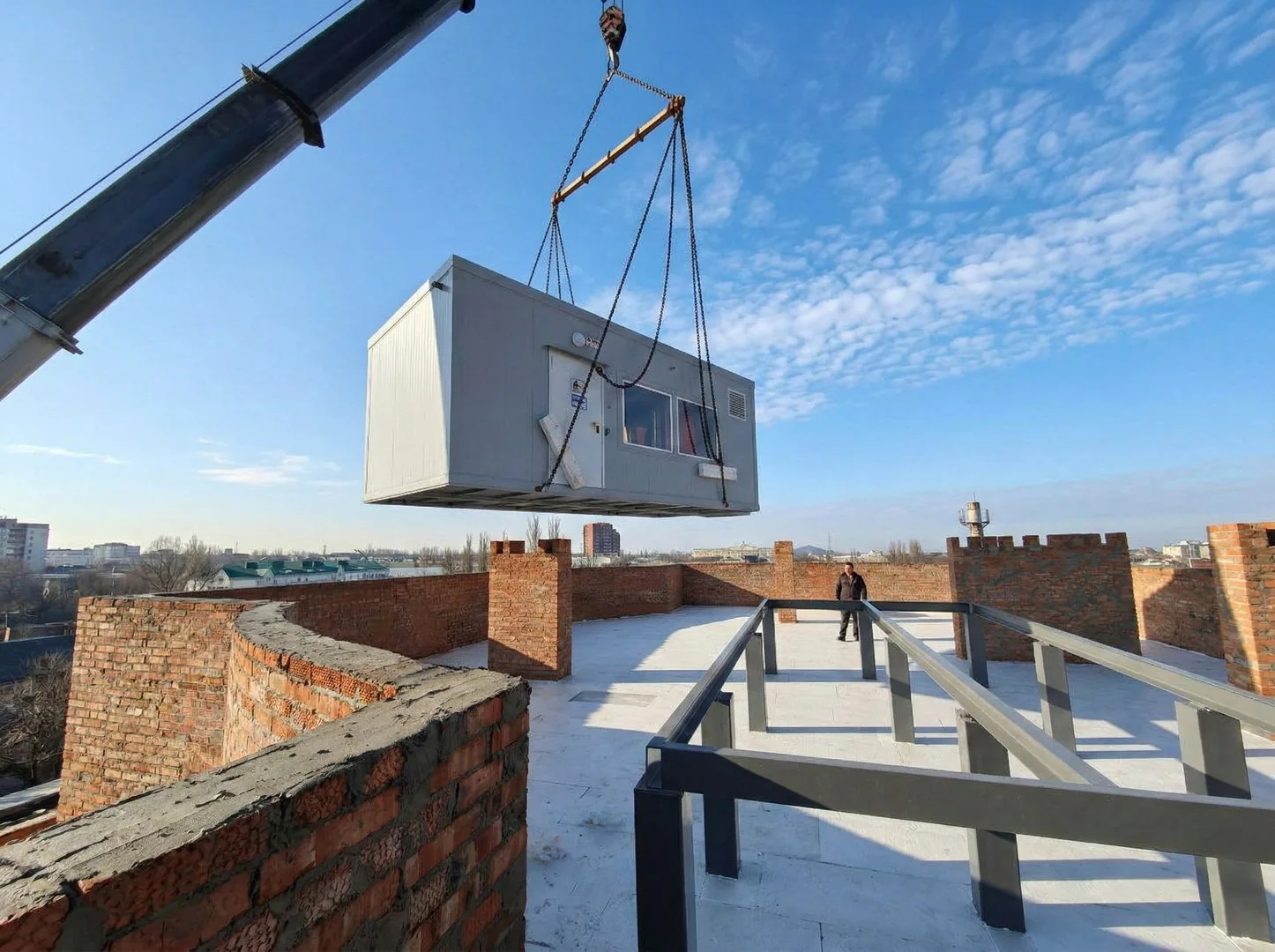

Котельная установлена на кровле МКД, на стальной раме, подготовленной заказчиком по заданию и под контролем Термарус. Одномодульная компоновка, сдвоенные котлы вертикального расположения.

• Установленная мощность — 400 кВт.
• Отопление и вентиляция — 280 кВт.
• ГВС, максимальный час — 175 кВт.
• ГВС, средний час — 90 кВт.
• Температурный график отопления и вентиляции — 85/60 °С, погодозависимый.
• Температурный график ГВС — 65/45 °С, постоянный.
• Система теплоснабжения четырёхтрубная: контур отопления — зависимый через узел смешения, контур ГВС — независимый через пластинчатые теплообменники.
• Категория надёжности по теплоснабжению — II.

Оборудование котельной

• Котёл Wyberg W200/200 (сдвоенный), стальной водогрейный — 1 шт.
• Горелки — Baltur, блочные газовые двухступенчатые — 2 шт.
• Насосы — CNP/IMP с необходимым резервированием.
• Пластинчатые теплообменники контура ГВС — 2 шт. по 100 % мощности.
• Узлы учёта: тепла, исходной воды, электроэнергии.

Особенности проекта

Сдвоенный котёл вертикальной компоновки. Ограниченные габариты площадки на кровле не позволяли разместить котлы рядом друг с другом. Вертикальное расположение — один котёл над другим — уменьшило пятно застройки и общий вес котельной: застройщик экономил на площади, весе и стоимости котельной, чтобы сохранить цену 1 м² реализуемого жилья.

ГВС готовится в самой котельной. Отдельный тепловой пункт в здании не понадобился: пластинчатые теплообменники контура ГВС размещены в составе котельной.

Комплексное сопровождение размещения на кровле. Специалисты Термарус участвовали в компоновке и размещении котельной с учётом действующих норм — от проектирования до сдачи надзорным органам.

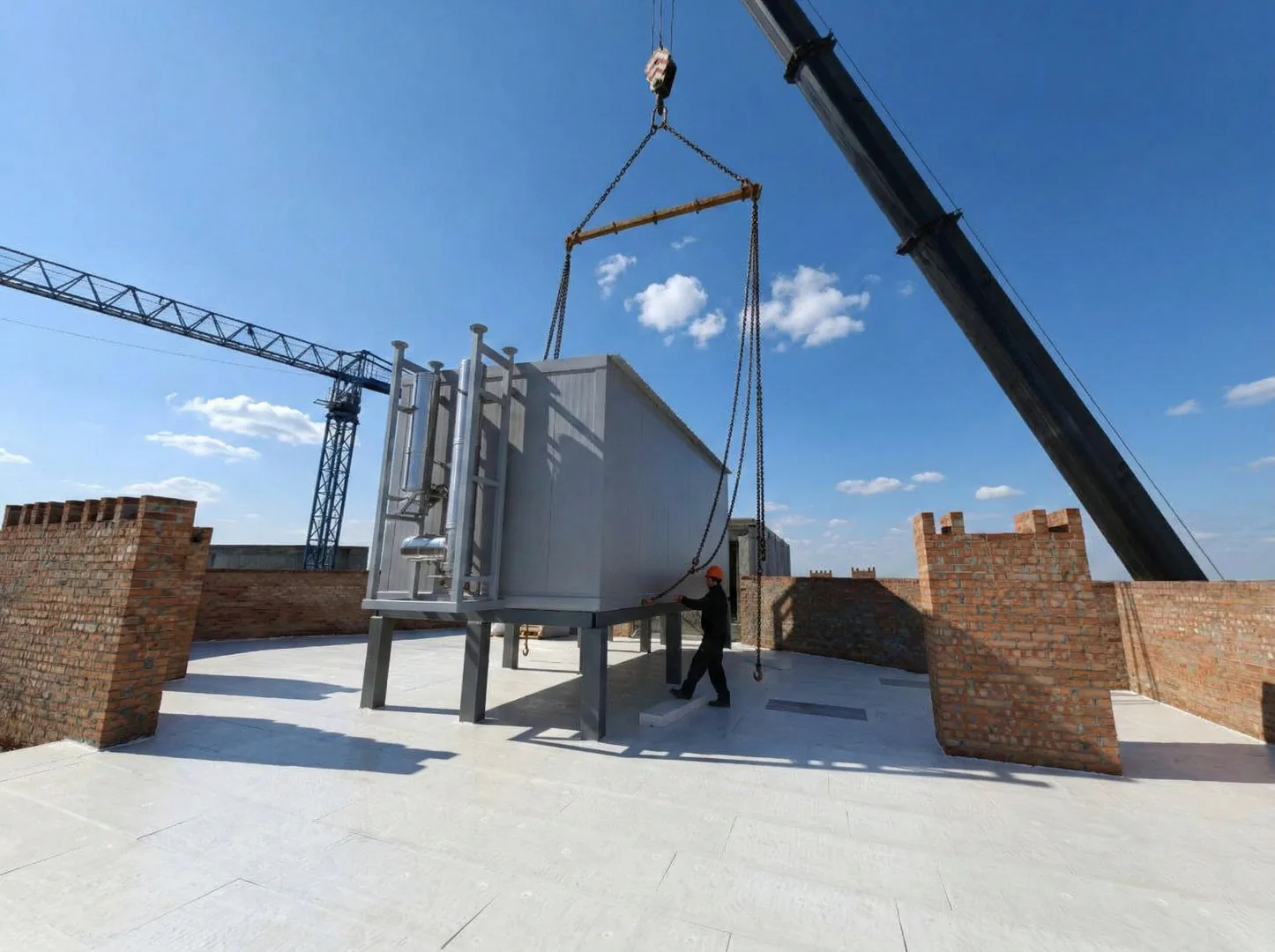

Монтаж за 24 часа. Одномодульная котельная Thermarus-400 была установлена и подключена к сетям в течение 24 часов. График монтажа и доставки согласовывали с заказчиком с учётом минимизации простоя и высокой загрузки крана.

Выполненные работы

• Проектирование одномодульной котельной со сдвоенными котлами вертикальной компоновки.
• Помощь в компоновке и размещении котельной на кровле с учётом действующих норм.
• Изготовление котельной и доставка на объект.
• Монтаж на стальную раму, подготовленную заказчиком под контролем Термарус.
• Пусконаладочные работы.
• Сдача надзорным органам.

Кому подходит такое решение

Вертикальная компоновка сдвоенных котлов оправдана там, где важно снизить площадь, вес и стоимость котельной ради экономии себестоимости жилья, а мощности среднего диапазона достаточно, — для многоквартирных домов, встроенных в плотную городскую застройку. Подготовка ГВС прямо в котельной удобна застройщикам, которые хотят избежать отдельного теплового пункта в здании.
