Крышная газовая котельная 600 кВт

Коротко о проекте

Газовая крышная котельная Thermarus-600 установленной мощностью 600 кВт для многоквартирного жилого дома в центре Шахт. Заказчик — компания, специализирующаяся на многоквартирном строительстве домов улучшенной планировки. По конструктивной схеме решение относится к тому же типоразмерному ряду, что и Thermarus-400: более высокая тепловая нагрузка дома потребовала следующего типоразмера котельной.

Описание объекта

Заказчик — компания, специализирующаяся на многоквартирном строительстве домов улучшенной планировки. Дом расположен в центре г. Шахты, рядом с одним из центральных парков города.

Тепловая нагрузка дома определила выбор типоразмера котельной: отопление и вентиляция требуют 450 кВт, максимальная нагрузка ГВС — 310 кВт. Для такой нагрузки применён типоразмер Thermarus-600 — на ступень выше, чем Thermarus-400.

Исходные данные и задача

Задача — полностью автоматизированная котельная с погодозависимым регулированием отопления и подготовкой горячей воды без отдельного теплового пункта в здании, с распределением возросшей нагрузки между контурами отопления и ГВС при сохранении компактной вертикальной компоновки котлов.

• Более высокая тепловая нагрузка. Мощность котельной и нагрузка на оба контура выше, чем в типоразмере Thermarus-400 — потребовался следующий типоразмер ряда.
• Ограничения по кровле. Площадка на крыше стеснена по габаритам, несмотря на возросшую мощность.

Описание котельной

Котельная установлена на кровле МКД, на стальной раме, подготовленной заказчиком. Одномодульная компоновка, сдвоенный котёл вертикального расположения — то же конструктивное решение, что и в типоразмере Thermarus-400, но с возросшей нагрузкой на оба контура.

• Установленная мощность — 600 кВт.
• Отопление и вентиляция — 450 кВт.
• ГВС, максимальный час — 310 кВт.
• ГВС, средний час — 130 кВт.
• Температурный график отопления и вентиляции — 85/60 °С, погодозависимый.
• Температурный график ГВС — 65/45 °С, постоянный.
• Система теплоснабжения четырёхтрубная: контур отопления — зависимый через узел смешения, контур ГВС — независимый через пластинчатые теплообменники.
• Категория надёжности по теплоснабжению — II.

Оборудование котельной

• Котёл Wyberg W200/200 (сдвоенный), стальной водогрейный жаротрубный — 1 шт.

Особенности проекта

Большая нагрузка при той же компоновке. Несмотря на мощность 600 кВт — на ступень выше типоразмера Thermarus-400, — ограничения по площади и весу на кровле сохранились. Решение — тот же сдвоенный котёл вертикального расположения, но рассчитанный на распределение возросшей нагрузки между контуром отопления и контуром ГВС.

Типоразмерный ряд под разную нагрузку. Линейка Thermarus покрывает разную тепловую нагрузку без изменения принципиальной схемы — для этого дома с нагрузкой 450 кВт на отопление и вентиляцию и 310 кВт на ГВС подошёл типоразмер Thermarus-600.

Выполненные работы

• Проектирование котельной под возросшую тепловую нагрузку дома с сохранением компактной вертикальной компоновки.

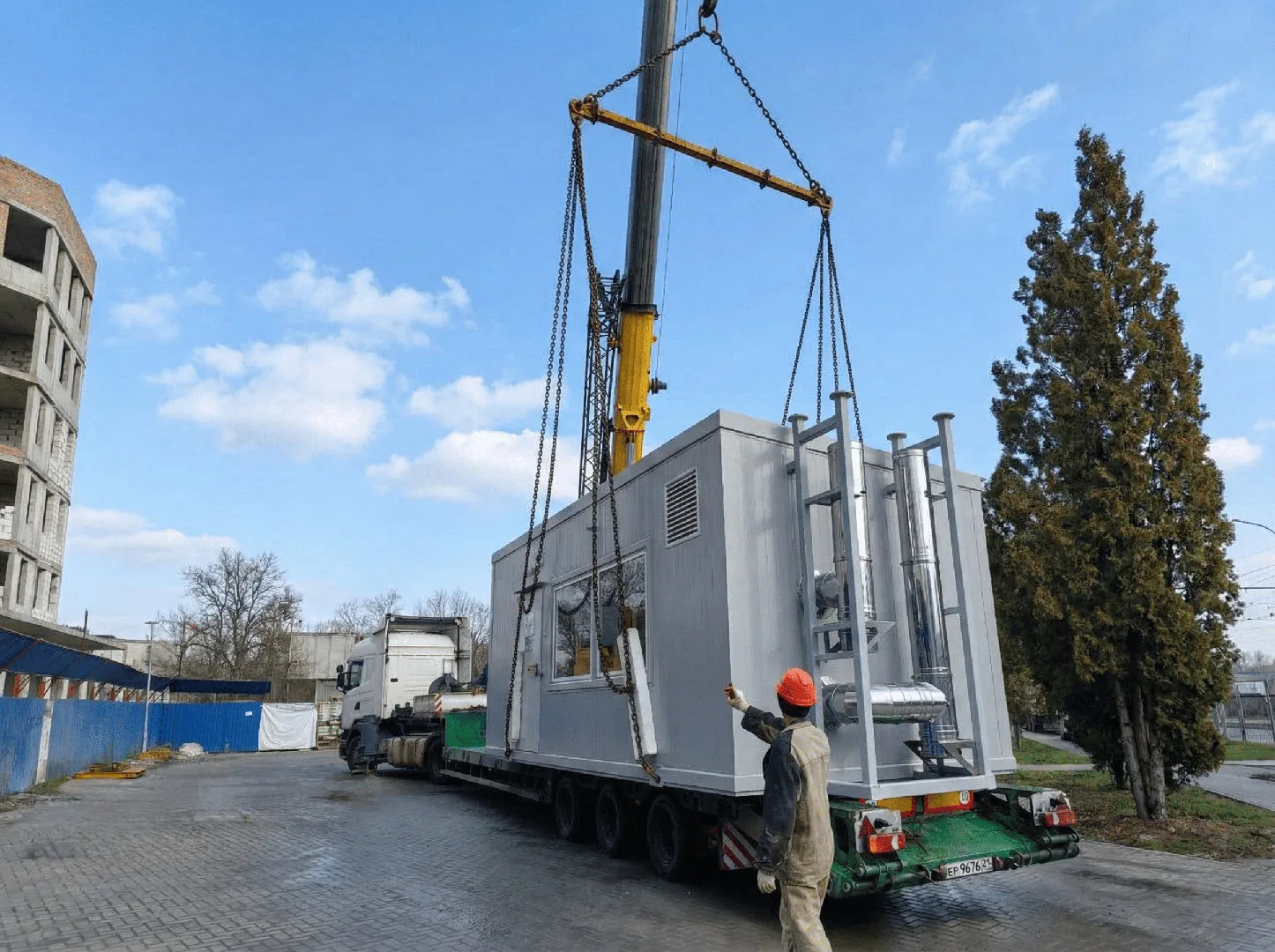

• Изготовление котельной большего типоразмера и доставка на объект.

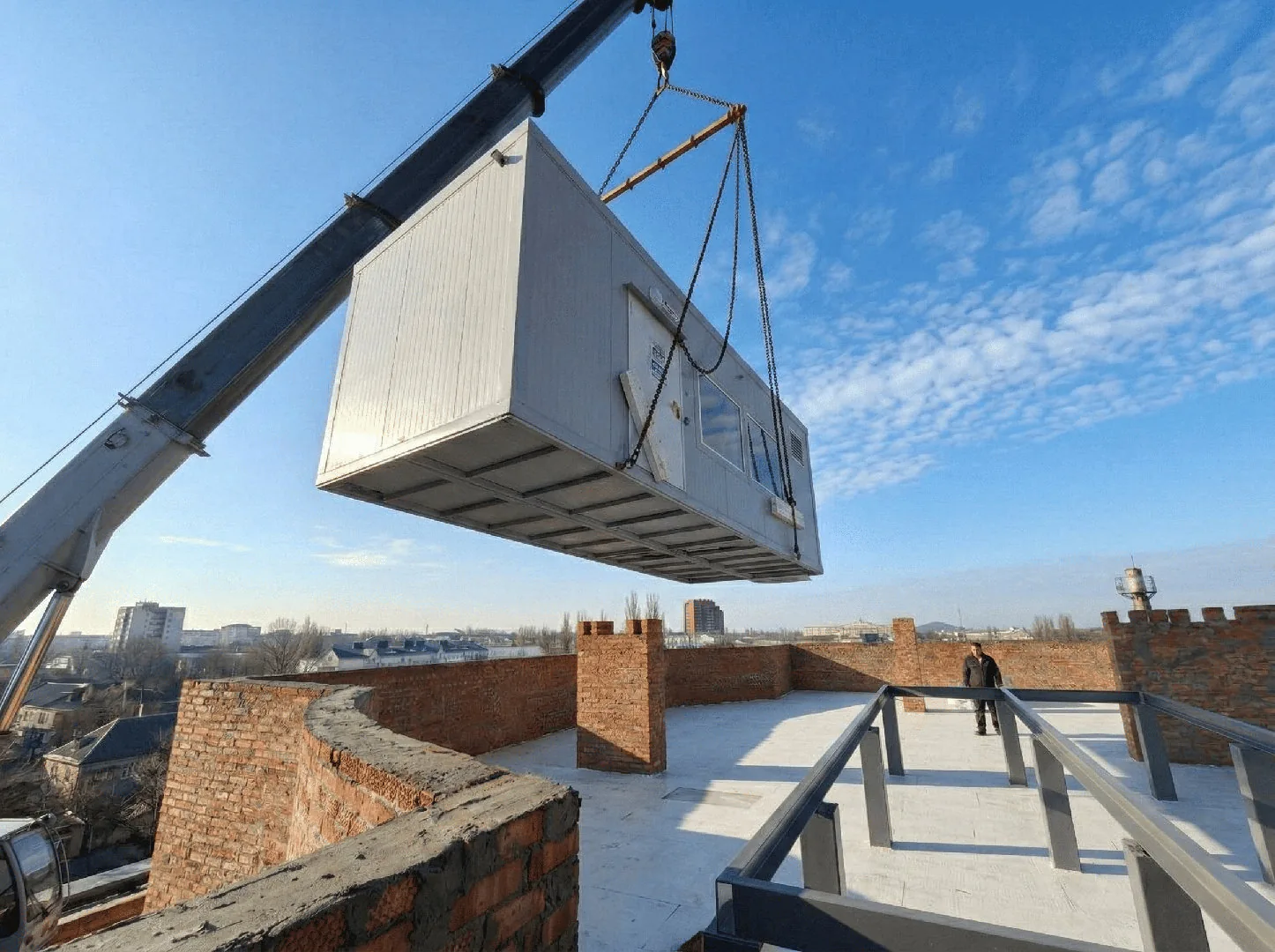

• Монтаж на стальную раму, подготовленную заказчиком, подъём модуля краном на кровлю.
• Пусконаладочные работы с настройкой распределения нагрузки между контурами ОВ и ГВС.
• Сдача надзорным органам.

Кому подходит такое решение

Такое решение удобно застройщикам, которые возводят несколько домов в одном квартале с разной тепловой нагрузкой: типоразмерный ряд Thermarus позволяет подобрать мощность под конкретный дом, сохранив общую схему котельной и подход к размещению на кровле.
